رافعة من النوع E سعة 3 طن: معدات رفع ونقل عالية الكفاءة لتوصيل خط إنتاج المواد الثقيلة

   الرافعة من النوع E سعة 3 طن عبارة عن جهاز رفع هيدروليكي مصمم خصيصًا للرفع الرأسي وتوصيل محطة العمل للمواد الثقيلة. تم تسميتها نسبة إلى هيكل سطح الطاولة المجوف على شكل E، وهي مناسبة بشكل أساسي للتعامل مع الألواح، الصناديق، المنصات وغيرها من المواد في حدود 3 طن. يتم استخدامه على نطاق واسع في سيناريوهات اتصال ارتفاع خط الإنتاج في صناعات مثل الأثاث اللوحي ولوجستيات التخزين. على وجه الخصوص، فهو مثالي للمطابقة مع معدات النقل الثقيلة مثل آلات التحميل والتفريغ العملاقة لبناء رابط نقل المواد ثلاثي الأبعاد لـ "النقل الأفقي + الرفع العمودي".

  تم بناء هيكل الرافعة من النوع E سعة 3 أطنان حول ثلاثة متطلبات أساسية: ثبات الأحمال الثقيلة، والقدرة على التكيف بدون إنشاءات، والربط الذكي. تعمل جميع المكونات معًا لضمان التشغيل الفعال والآمن للمعدات، والتي تنقسم على وجه التحديد إلى ست وحدات أساسية:

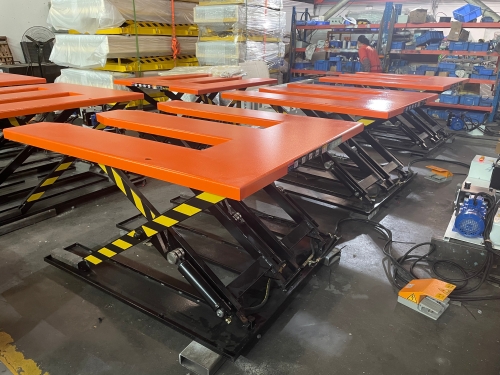

1. سطح الطاولة المحمل على شكل حرف E

  يتم معالجة سطح الطاولة بألواح فولاذية كربونية بسمك 6 مم، مع حجم إجمالي تقليدي يبلغ 2000 مم × 1450 مم. يتم حجز قناة مجوفة في المنتصف، وهي مناسبة للدخول والخروج من شوكات شاحنات البليت اليدوية والرافعات الشوكية، مما يتيح التحميل والتفريغ السريع للمواد دون أدوات نقل إضافية. تتم معالجة حافة سطح الطاولة بإجراءات مضادة للانزلاق ومضادة للسقوط لمنع المواد من التحرك والانزلاق أثناء الرفع. وفي الوقت نفسه، يتم طلاء السطح بالبودرة لمنع الصدأ، والتكيف مع ظروف العمل الرطبة في ورش العمل.

2. نظام القيادة الهيدروليكية

  مُجهز بـ 6 مجموعات من الأسطوانات الهيدروليكية (بعض الموديلات تعتمد مجموعة من 3 أسطوانات كبيرة و3 أسطوانات صغيرة)، ومتوافقة مع محطة ضخ 3kW من Haojiesi في Foshan، Guangdong أو محرك تشغيل 2.2kW، يمكن للنظام أن يصل إلى أقصى ضغط يبلغ 15MPa، مما يضمن الرفع المستقر تحت حمل ثقيل 3 طن. إنها تستخدم أنابيب زيت حديدية لنقل الزيت الهيدروليكي، وهي مقاومة للضغط العالي والتآكل. بالإضافة إلى ذلك، تم تركيب صمام تخفيف الضغط الخارجي للتحكم بدقة في سرعة الهبوط وتحقيق الحماية من الحمل الزائد، مما يمنع تلف المعدات بسبب التحميل الزائد.

3. إطار دعم المقص

  أذرع الدعم مصنوعة من صفائح فولاذية عالية القوة بسمك 14 مم، والإطار ملحوم بزاوية فولاذية 80 × 5 مم، ويتميز بصلابة شاملة قوية يمكنها مقاومة تشوه الضغط الناتج عن الرفع عالي التردد. يضمن هيكل المقص، جنبًا إلى جنب مع الأعمدة الرئيسية الصلبة (بعض الموديلات مجهزة بـ 60 عمودًا رئيسيًا صلبًا سميكًا) والمحامل الديناميكية، رفعًا سلسًا دون تشويش. يمكن خفض الحد الأدنى للارتفاع إلى 150 مم ويمكن رفع الحد الأقصى للارتفاع إلى 950-980 مم، مما يلبي متطلبات توصيل الارتفاع لمحطات العمل المختلفة.

4. نظام التحكم الذكي

  اعتماد التحكم الكهربائي الكامل من Delixi، فهو يدعم ثلاثة أوضاع تشغيل: يدوي، أوتوماتيكي ودواسة القدم. يسمح الوضع اليدوي بتعديل الارتفاع حسب الحاجة؛ يعمل وضع دواسة القدم على تحرير اليدين للتنسيق في محطة العمل؛ تم تجهيز الوضع التلقائي بجهاز حث بالأشعة تحت الحمراء، والذي يمكن أن يحقق تعويضًا ذكيًا للموضع "للارتفاع تلقائيًا بسماكة لوحة واحدة عند أخذ اللوحة بعيدًا والهبوط تلقائيًا بسماكة لوحة واحدة عند وضع اللوحة"، دون تدخل يدوي لتعديل الارتفاع.

5. مكونات الحماية المساعدة

  مجهزة بجهاز مضاد للاعوجاج للوحة الكهربائية لمنع عمود الطاقة من الاعوجاج تحت الحمل الثقيل. وفي الوقت نفسه، فهو مزود بزر التوقف في حالات الطوارئ ووحدة إنذار التحميل الزائد. يتم أيضًا تثبيت بعض الطرازات مع واقي إصبع القدم الكهربائي لتجنب قرص المشغلين أثناء الرفع، بما يتوافق مع مواصفات السلامة الصناعية.

6. هيكل القاعدة والتركيب

  تعتمد الآلة بأكملها تصميمًا خاليًا من الحفر، ويمكن للأقدام المضادة للانزلاق في الأسفل ضبط المستوى، مما يلغي الحاجة إلى البناء المدمر على أرضية الورشة. مع وزن ذاتي يبلغ حوالي 530 كجم، يمكن وضعه مباشرة على أرض مسطحة للاستخدام، والتكيف مع التحول السريع لخطوط الإنتاج الحالية.

1. الأساسيةمزايا المعدات

• القدرة على التكيف خالية من البناء:ليست هناك حاجة إلى تضمين الحفرة، ويمكن استخدامه مباشرة بعد التنسيب، مما يقلل بشكل كبير من الوقت والتكلفة لتحويل خط الإنتاج، ومناسب بشكل خاص لترقية خط الإنتاج للمؤسسات الصغيرة والمتوسطة الحجم.
• كفاءة الحمل الثقيل:يمكن للحمولة المقدرة بـ 3 طن نقل أكوام كاملة من الألواح في وقت واحد، وهو أكثر كفاءة بـ 4-6 مرات من التعامل اليدوي التقليدي مع الدفعات، كما أن الرفع مستقر دون حدوث أضرار مادية.
• الربط الذكي: يمكن لوظيفة التعويض التلقائي للموضع الحث بالأشعة تحت الحمراء الاتصال بسلاسة مع محطة عمل التقطيع لآلة التحميل والتفريغ العملاقة، مما يحقق التشغيل المستمر لـ "تقطيع القنطرية - رفع التسوية التلقائية - تحميل العملية اللاحقة"، مما يقلل من وقت انتظار محطة العمل.
• التوافق مع الأدوات المتعددة:يعتبر سطح الطاولة على شكل E مناسبًا لمعدات النقل المختلفة مثل شاحنات البليت اليدوية والرافعات الشوكية وخطوط الأسطوانة، ويمكن دمجه بمرونة في أنواع مختلفة من روابط الإنتاج.


2. تنسيق خط الإنتاج مع آلات التحميل والتفريغ العملاقة

  في خط الإنتاج الآلي للأثاث اللوحي، غالبًا ما تعمل الرافعة من النوع E بقدرة 3 طن كعقدة تخزين المواد وتوصيل الارتفاع لآلة التحميل والتفريغ العملاقة:

• تقوم آلة التحميل والتفريغ العملاقة بنقل الألواح المقطوعة إلى سطح الطاولة للرافعة من النوع E؛
• يتم ضبط المصعد تلقائيًا على الارتفاع المناسب وفقًا لارتفاع محطة عمل آلة ربط الحافة؛
• يقوم الدافع المرن لآلة ربط الحافة بإمساك الألواح مباشرة من سطح طاولة الرفع للتغذية، بدون النقل اليدوي ومعايرة الارتفاع طوال العملية، مما يحقق الاتصال السلس بين عمليات القطع وربط الحافة، ويمكن زيادة القدرة الإنتاجية للوردية الواحدة بأكثر من 20%.
