آلة طي الصناديق الأوتوماتيكية

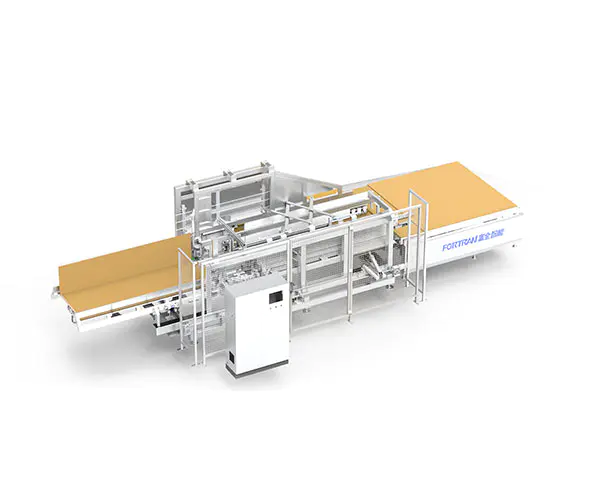

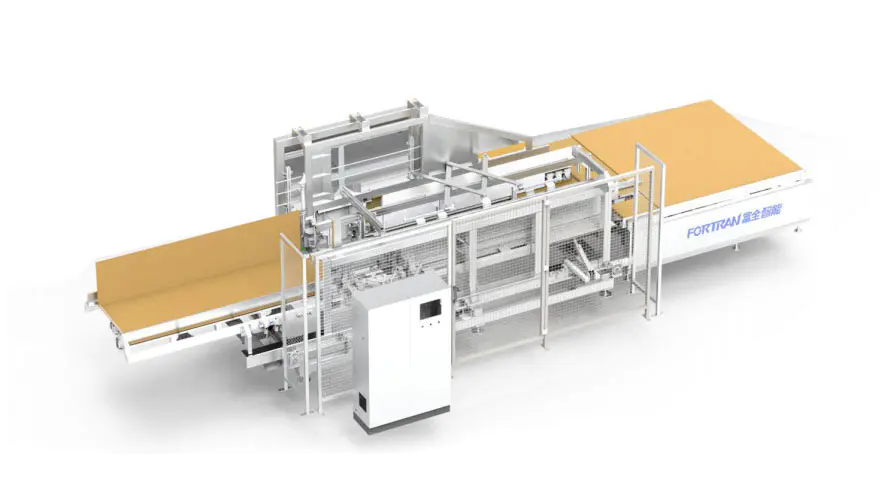

صورة الآلة الشاملة

معلمات المعدات

الأبعاد الخارجية الطول * العرض * الارتفاع (مم)	الوزن الذاتي للمعدات (كجم)	مصدر الطاقة (كيلوواط)	نقل الحمولة (كجم)	ارتفاع العمل (مم)
9760*3550*2500	حوالي 3700	4.5 كيلو واط (باستثناء وحدة الإلتصاق)	50	830 ± 40 (غير محدد. يعتمد على العميل

نطاق المعالجة

نطاق معالجة الكرتون L(مم)	نطاق معالجة الكرتون W (مم)	نطاق معالجة الكرتون H (مم)	كفاءة الطي (مرات/دقيقة)	سمك الورق المموج (مم)
400-2800	320-900	40-250	5-7	2.5-6

1 العلامة التجارية للملحقات الأساسية: محرك مؤازر - Inovance؛ حزام متزامن - Gardner؛ محمل المقعد - TR؛ محرك تحويل التردد --- Inovance:
2 يتم لحام ومعالجة أنبوب الرف الإجمالي بواسطة جسر الرافعة، وهو دقيق للغاية وموثوق ومتين.
3 يتم توجيه الآلية الخطية لآلة تصنيع الصناديق القابلة للطي بواسطة سكة توجيه خطية دقيقة، والتي تتميز بالموثوقية العالية والمتانة.
4 تستخدم ورقة نقل كوب الشفط محركًا مؤازرًا عالي الدقة، وهو سهل التحكم ويمكنه تحسين دقة المعدات؛

5 يمكن استخدام الماكينة بمفردها أو مع خط التغليف المخصص. طريقة الاستخدام قابلة للتغيير والمرونة

1 الاستخدامات

أ. يتم استخدام آلة طي العلب الأوتوماتيكية هذه في الصناديق الكرتونية.
ب. يتم استخدام هذه المعدات لتصنيع صناديق الكرتون النموذجية M/A-0410؛
ج. أولاً، قم بقياس الكرتون، واضغط على حجم الإدخال المقابل وابدأ، وأدخل الجهاز لإنشاء صندوق تلقائيًا؛

2 نظرة عامة على مبدأ العمل

تنقسم المجموعة الكاملة من المعدات إلى خمسة أجزاء: آلية منصة التغذية، آلية الإطار الرئيسي، آلية الطي الجانبي الثابت، آلية الطي الجانبي المتحرك، وناقل الحركة المتوسط آلية:

أ. عند العمل، يتوافق إدخال شاشة التشغيل مع حجم الصندوق القابل للطي؛ بعد أن يصبح تحديد المواقع جاهزًا، بعد محاذاة جلد الورق مع المعيار الأمامي والمعيار الجانبي في الاتجاه الإيجابي، اضغط على جهاز زر البداية الأخضر لبدء تشغيل كوب الشفط تلقائيًا لامتصاص الجلد الورقي في مدخل قسم آلة الصناديق القابلة للطي؛

ب. يدفع كوب الشفط الجلد الورقي إلى الجزء القابل للطي، وتتوافق الحافة الثابتة والحافة الطويلة المتحركة مع إدخال حافة الطي، ثم يتم رش الغراء تلقائيًا في موضع رش الغراء المحدد، ويكتمل وضع طي الواجهة الأمامية واحدًا تلو الآخر؛

ج. بعد أن يصل صندوق الطي الأمامي إلى الموضع المحدد، بعد تشديد الضغط الهبوطي للأسطوانة، يسقط كوب الشفط على الفور ويعود إلى الأصل، ويتم توصيل كوب الشفط الخلفي بالنهاية الخلفية للورقة وينتظر ذلك؛ بعد عمل الجانب الثابت وحافة الطي الجانبية المتحركة في نفس الوقت، تتم إعادة ضبط مجموعة الوجه بعد الانتهاء؛ يقوم كوب الشفط الخلفي بدفع الجلد الورقي للأمام إلى موضع التشكيل لصندوق الطي الخلفي، ويرش الغراء تلقائيًا إلى الموضع المحدد؛

د. بعد أن يصل صندوق الطي الخلفي إلى الموضع المحدد، بعد تشديد الضغط الهبوطي للأسطوانة: بعد عمل الجانب الثابت وحافة الطي الجانب المتحرك في نفس الوقت، تكتمل مجموعة التقليب وإعادة الضبط: يرسل محرك التفريغ على الفور كرتونة التشكيل إلى المخرج؛

3 الهيكل الوظيفي"

رقم سري	اسم	السمة المميزة	نموذج

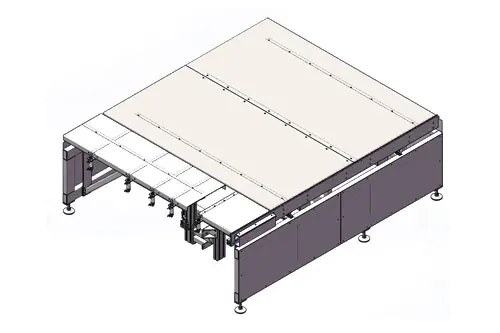

1	هيكل جدول التغذية	يتم وضع طاولة المواد الأمامية في موضع اللوحة المسطحة، وتتحكم الأسطوانة في دبوس الرفع وتحديد الموضع؛ ويحدد محرك المؤازرة الجانبي بدقة موضع إعداد تغذية الجلد الورقي؛

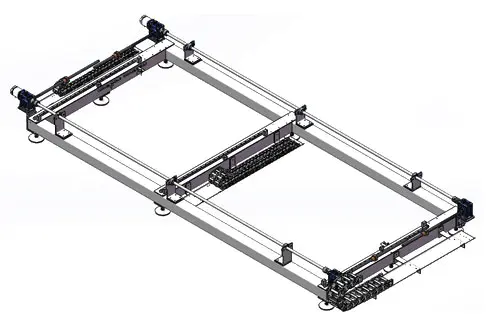

2	هيكل قاعدة الرف	قاعدة حامل الإطار الرئيسي، وآلية الطي المتنقلة للتحكم في الارتباط المؤازر، وآلية القيادة المتوسطة أكثر دقة؛

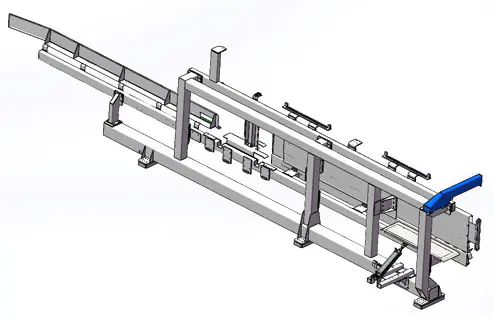

3	مجموعة رفوف جانبية ثابتة قابلة للطي	إطار قابل للطي جانبي ثابت، طي أسطوانة ذات حافة قصيرة، تغذية دليل مساعد للصفائح المعدنية على كلا الجانبين؛ تصنيع جسري لحام الرف؛ دقة تجميع عالية، دقة تشغيل عالية، ضمان عمر خدمة طويل واستقرار جيد للمعدات؛

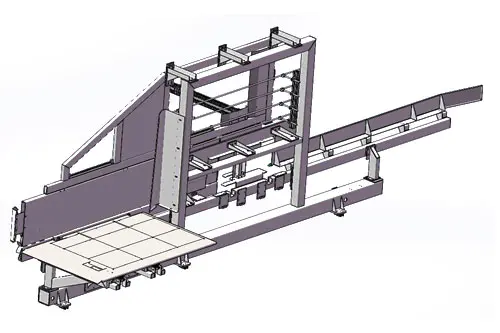

4	مجموعة رفوف قابلة للطي على الجانب المحمول	إطار متحرك قابل للطي، طي أسطوانة طويلة الجانب، تغذية دليل مساعد للصفائح المعدنية على كلا الجانبين؛ تصنيع قنطرية لحام الرف؛ دقة تجميع عالية، دقة تشغيل عالية، ضمان عمر خدمة طويل واستقرار جيد للمعدات؛

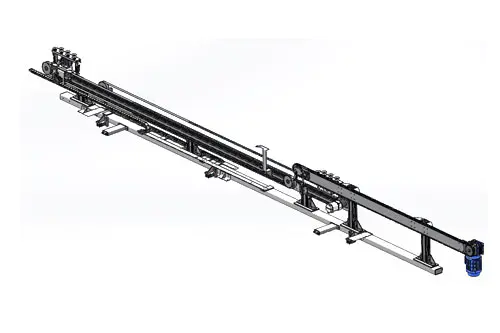

5	خمسة أجزاء من آلية القيادة المتوسطة	محرك التحكم المؤازر، مجموعة كوب الشفط الوسطى تقود حركة الجلد الورقي، محرك التفريغ يقود السلسلة لدفع تفريغ الجلد الورقي؛

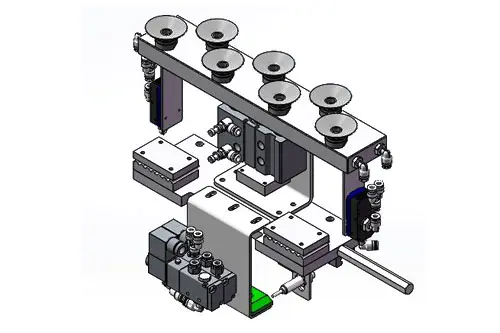

6	مجموعة أكواب الشفط متوسطة المستوى	يقود حزام المحرك المؤازر الحركة، وترتفع الأسطوانة وتنخفض، ويمتص فراغ كوب الشفط نقل الجلد الورقي، والتشغيل الدقيق وتحديد المواقع؛

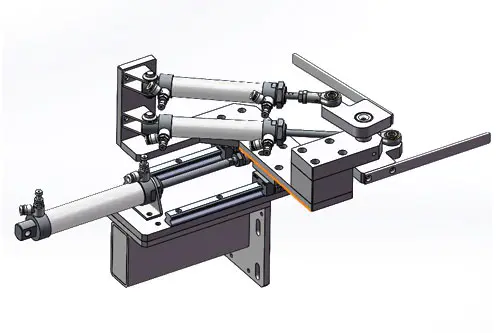

7	مجموعة التوسع القابلة للطي	يتعاون توسيع الأسطوانة الأمامية والخلفية مع سكة ​​التوجيه للتحرك ذهابًا وإيابًا، وتحقق آلية ذراع تأرجح الأسطوانة المجمعة طيًا بمواصفات وأحجام مختلفة؛
8	اضغط على مجموعة لوحة	تتوسع الأسطوانة قبل وبعد، وتعمل على ثني الأذن لتصويب الصندوق في الزاوية اليمنى؛

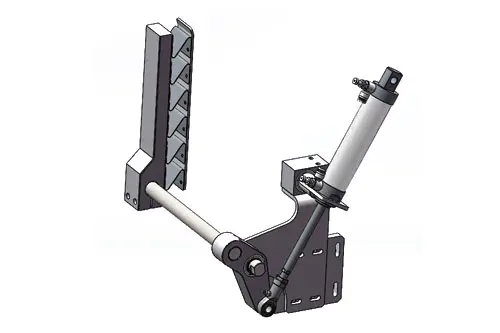

9	مجموعة تحول الجانب	إنها مسؤولة بشكل أساسي عن الضغط على الأطراف الأمامية والخلفية للكرتون لأعلى، ويقوم ناقل الحركة التلسكوبي الأسطواني بتشغيل الذراع المتأرجح، بحيث تكون المادة اللاصقة المذوبة بالحرارة ثابتة ومستقرة؛
10	مجموعة مقاعد الأذن ذات الذراع المتأرجحة	يعمل توسيع محرك الأسطوانة على تشغيل الذراع المتأرجح. بعد وضع الذراع المتأرجح في الزاوية اليمنى، تقوم أسطوانة الضغط المنخفض بتثبيت غلاف الورق، مع مجموعة الضغط الجانبية التي تذوب لاصقة تذوب الساخنة لجعلها ثابتة ومستقرة؛

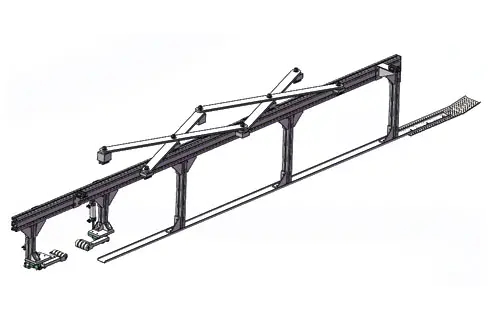

11	مجموعة الضغط على الحافة المساعدة متوسطة المستوى	يتعاون الذراع المتأرجح الطويل مع حاجز التوجيه لتحقيق موضع وسط أوتوماتيكي بالكامل في منتصف الكرتون؛ تساعد مادة الكتلة الأمامية مجموعة كوب الشفط السفلية على امتصاص غلاف الورق؛ وينقسم الطرف الخلفي إلى مجموعتين من الأسطوانات الأمامية والخلفية للتحكم في الجزء الأمامي والخلفي من ذراع التأرجح لمساعدة حافة الورق للورق؛ لمنع اتساع غلاف الورق والتسبب في مشكلة القولبة غير الدقيقة.

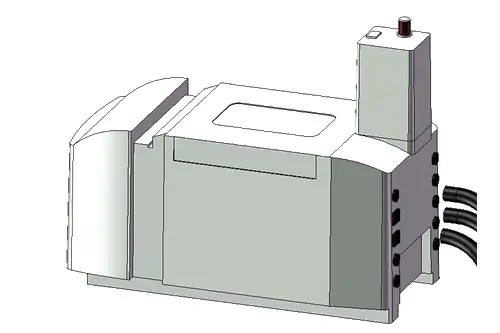

12	نظام آلة الغراء	في نظام آلة الغراء، نستخدم مجموعة كاملة من الملحقات المستوردة النقية من Le Baide، والتي يمكنها تحقيق رش الغراء المستمر، الوظائف الكاملة، الإعداد البسيط والتشغيل المريح؛

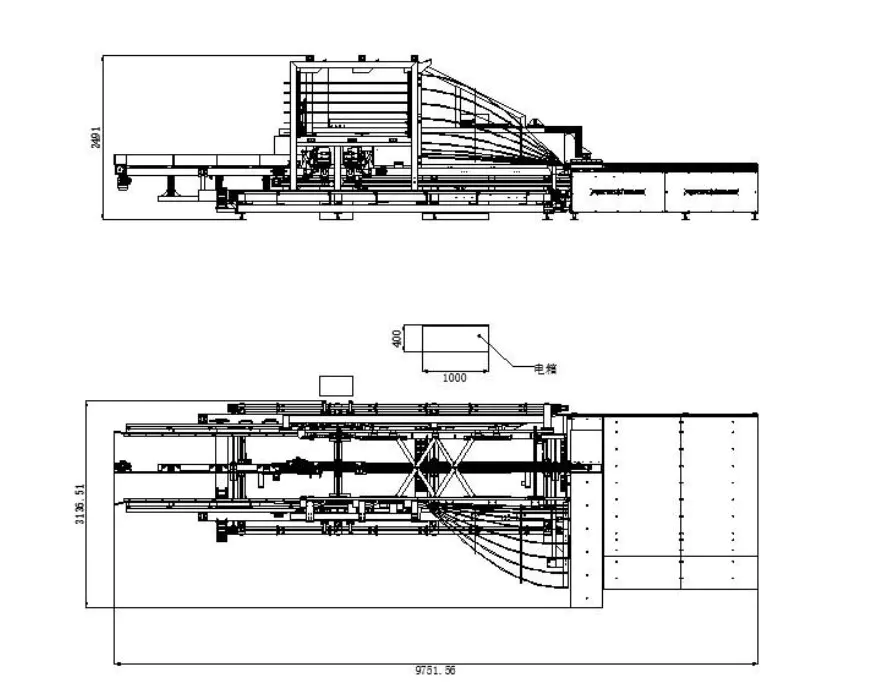

ثلاث طرق عرض (غير محددة لأن الحجم يتغير وفقًا للمعلمات)

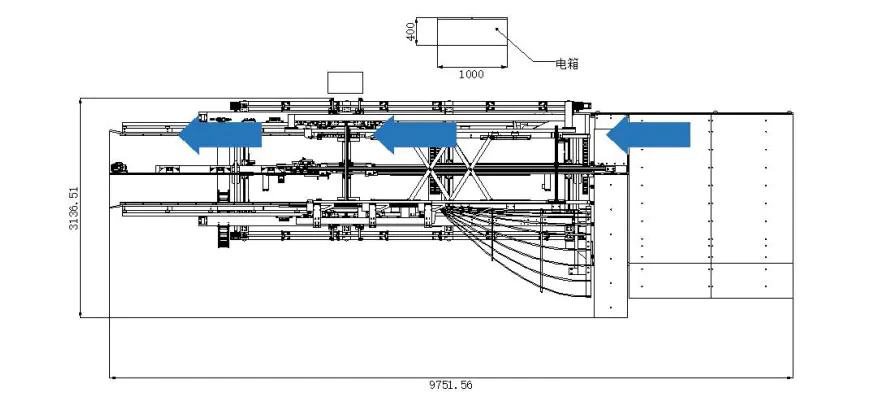

رسم تخطيطي لوضع عملية الإنتاج (غير محدد بسبب الحجم التغييرات وفقا للمعلمات)
