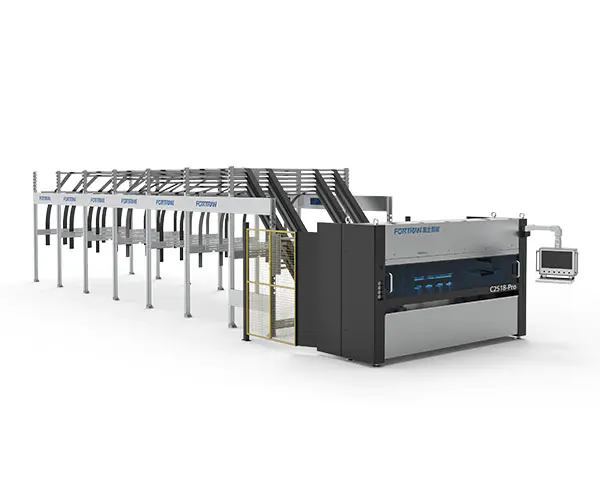

آلة قطع الورق الأوتوماتيكية عالية السرعة

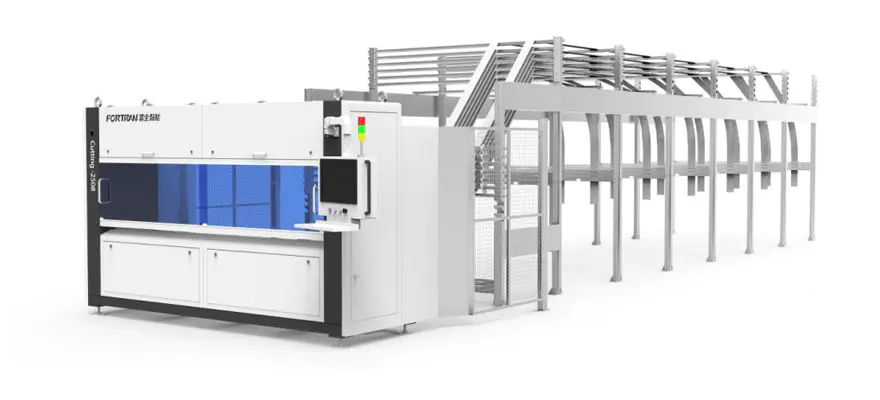

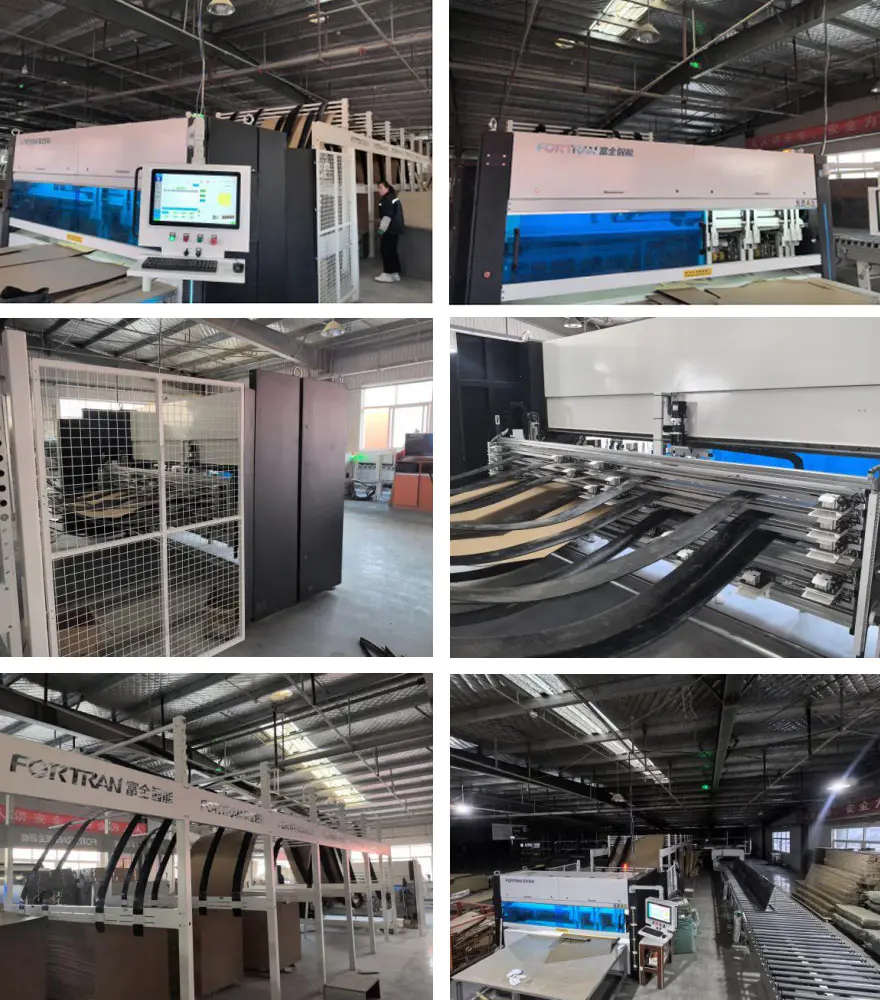

صورة الآلة

مواصفات الآلة

أبعاد الطول * العرض * الارتفاع (مم)	المواصفات الأساسية	مزود الطاقة (كيلوواط)	سرعة القطع (م/دقيقة)	ارتفاع العمل (مم)
14750*4040*3000	11 سكينة رأسية + 1 أفقية، تحكم مؤازر كامل، مع 6 مجلات	5.8	0-120	850

معلمات المعالجة

دقيقة. طول القطع L (مم)	الأعلى. عرض القطع ث (مم)	سمك القطع للورق المموج H (مم)	دقة تباعد الشفرة الطولية (مم)	الكفاءة (قطعة/دقيقة)
300	2550	2-7	±1.5	0-12

الوصف العام للوظائف

يتم استخدام آلة قطع الورق الأوتوماتيكية عالية السرعة للمعالجة المستمرة ذات الطول الثابت للورق المموج والألواح المفردة لإنتاج كرتون قابل للطي. تقوم الآلة بالتجعيد في كل من الاتجاهات العرضية والطولية والقطع المتقطع ومعالجة القطع على الورق المموج. القطع ذو الطول الثابت يسمح بالإنتاج الضخم والمخصص الإنتاج. يمكن استخدام الآلة كوحدة مستقلة أو كجزء أولي من خط التعبئة والتغليف.

لا.	غرض	سمات
1	رف تخزين الورق	رف تخزين الورق مصنوع من ألواح فولاذية مغسولة بالحمض ويتم معالجتها بواسطة الانحناء. يتميز بهيكل بسيط، وبنية موثوقة، ويعالج بالبرد الجلفنة، مما يؤدي إلى مظهر جذاب ومقاومة ممتازة للصدأ. يتضمن التكوين القياسي 6 حجرات لتخزين الورق، والتي يمكن تخزينها يتم تعديلها وفقًا لاحتياجات العملاء المختلفة، مما يوفر مرونة عالية وقوية القدرة على التكيف.
2	هيكل الإطار	يتم تصنيع الإطار عن طريق الآلات الدقيقة بعد لحام الفولاذ المستطيل الأنابيب والألواح الفولاذية. إنه يضمن دقة التجميع العالية ودقة التشغيل، مما يضمن عمر خدمة طويل واستقرار ممتاز للمعدات.

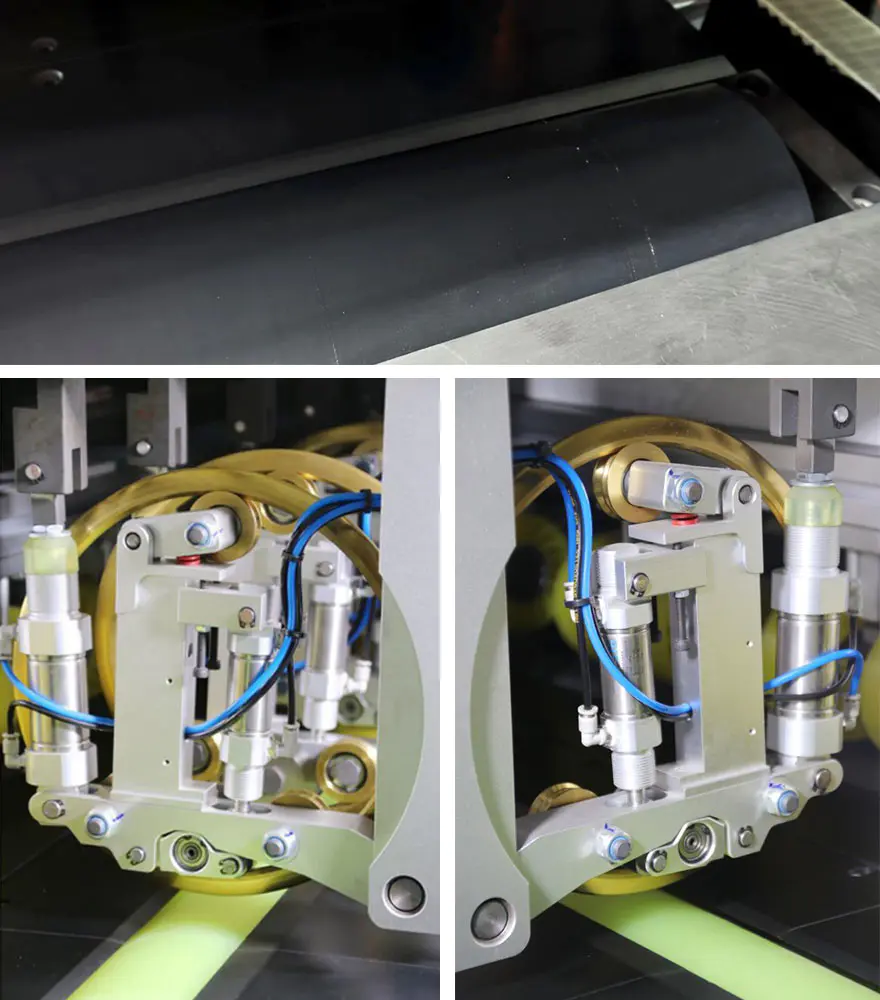

3	آلية القيادة	إن أسطوانة ضغط التغذية مصنوعة من مادة PU، والتي تتميز بسطح لامع وجذاب مع الاحتكاك العالي. وهذا يعزز بشكل فعال موثوقية نقل الورق المقوى. وفي نفس الوقت، فإن أسطوانة الجر مستوردة من ألمانيا وتتميز بالمتانة العالية.
4	هيكل شامل	يتم توفير الطاقة بواسطة محرك سيرفو عالي الدقة مدمج مع مخفض وآلية عجلة متزامنة، والتي تحقق ارتفاعا

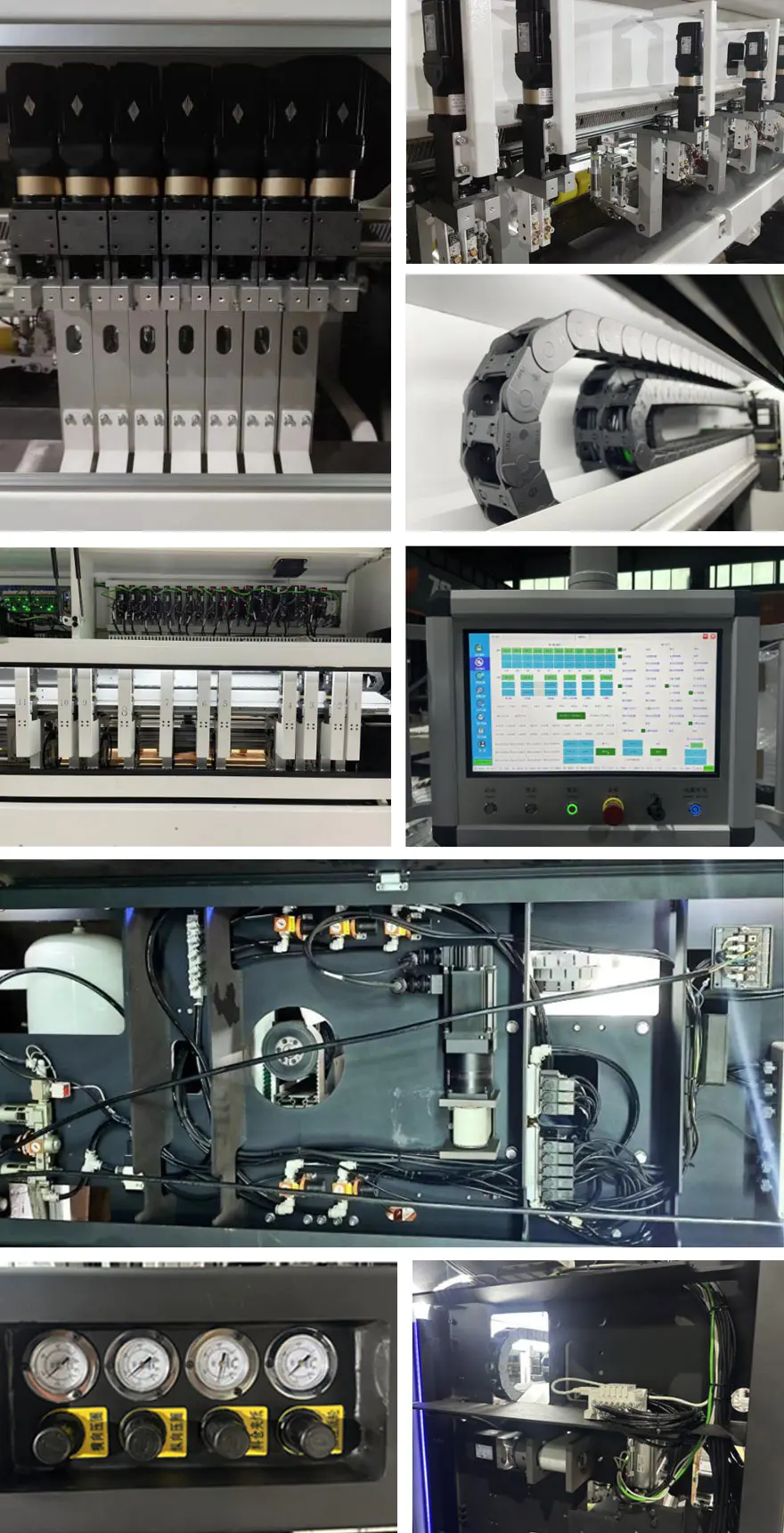

5	وحدة القطع الطولية	تتكون هذه الآلية بشكل أساسي من 7 مجموعات من حاملات السكاكين. تكوين السكين 7+1 يسمح بالقطع الشامل لأنواع الصناديق 410 و411. وهو مصمم لتلبية متطلبات متطلبات التشغيل عالي الكفاءة مع ضمان المتانة؛

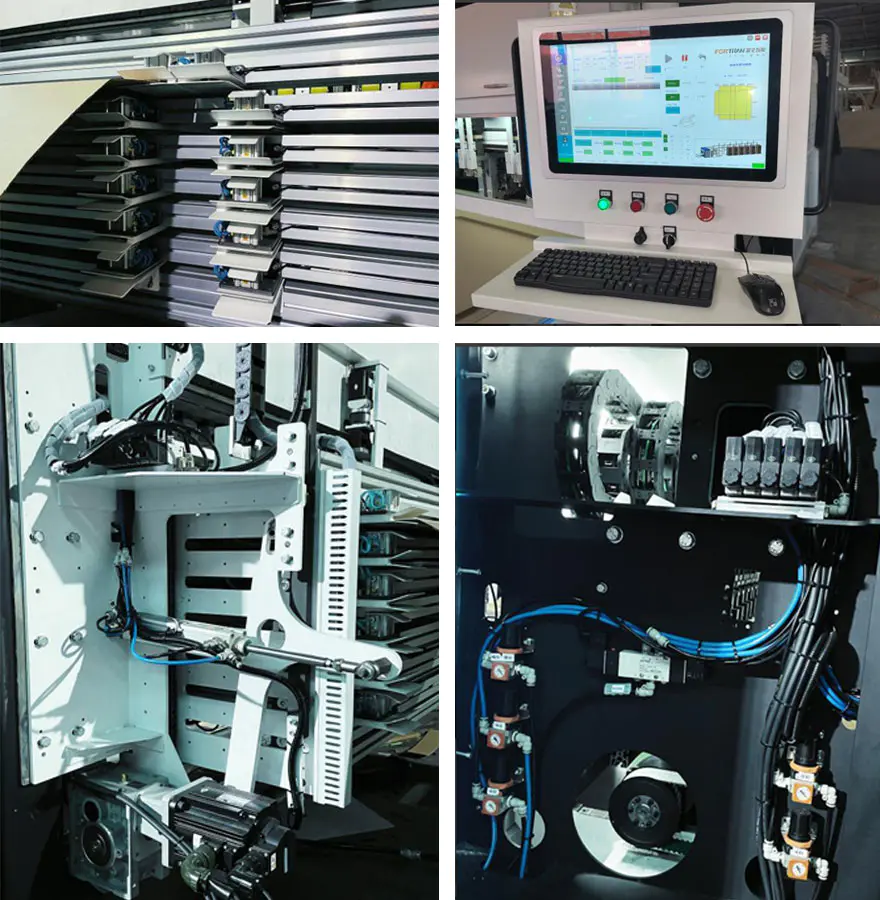

6	جهاز تخزين قابل للتعديل	طرفي اللوحة الأم عن طريق التصنيع باستخدام الحاسب الآلي ل ضمان الجوانب المتوازية، واستخدام القوة العالية سلسلة صعودا وهبوطا لضمان السلامة والموثوقية لا يتخطى الأسنان، من أجل تحسين الدقة وكفاءة التشغيل، نستخدم دقة عالية مخفض التروس المخروطي مجهز بدقة عالية محرك الخدمة من أجل تحسين معدل الاستخدام من الورق، حددنا هذه المؤسسة بـ 6 مكتبات ورقية، قابلة للزيادة أو النقصان حسب احتياجات العملاء المختلفة ومريحة وسريعة، و القدرة على التكيف قوية.

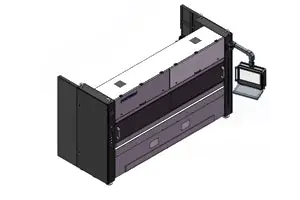

7	الضميمة الآلة	وتتمثل المهمة الأساسية في تزيين الجهاز نفسه، ويضاف إليه غطاء حماية خارجي الآلة. الغطاء معالج بالبلاستيك الرش مما يجعلها جمالية ممتعة وحساسة ومقاومة للطلاء التقطيع. نافذة المراقبة في المقدمة الآلة مصنوعة من لوح الأكريليك يمنحها مظهراً جذاباً وأنيقاً، كما وكذلك المتانة العالية والمقاومة تحطيم.

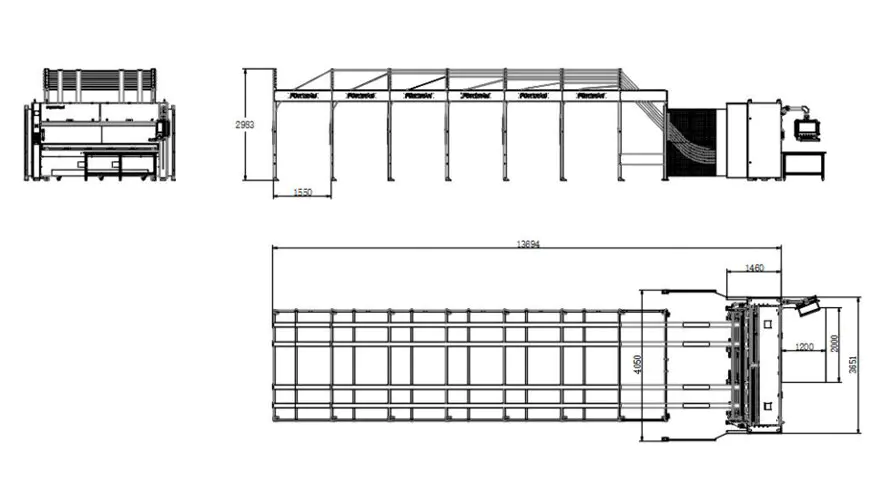

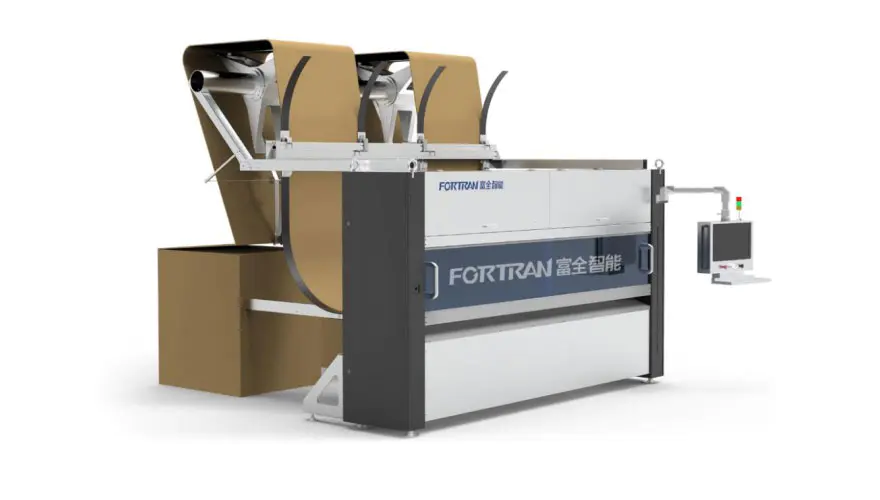

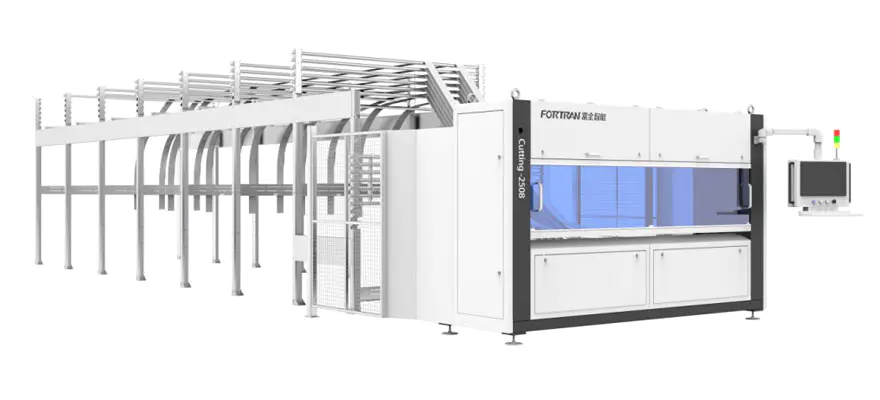

رسومات ثلاثية العرض

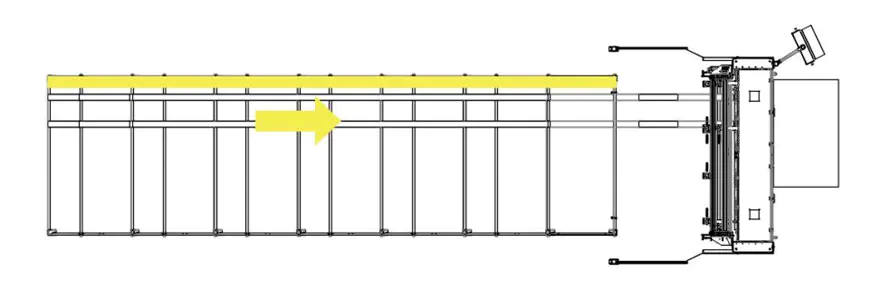

رسم تخطيطي لوضع عملية الإنتاج

متطلبات المواد الاستهلاكية

1. متطلبات الورق المموج في محطة التغذية

أ. عرض الورق المموج المستمر: 400-2550 مم؛
ب.العرض الإجمالي للورق المموج المثبت جنبًا إلى جنب: الحد الأقصى 2550 مم؛
ج.ارتفاع التراص، بما في ذلك منصة نقالة 120 مم: الحد الأقصى 1300 مم؛
د. عرض التراص، الحد الأقصى: 1300 مم؛ طول الورق المموج عند نقطة التفريغ: الحد الأدنى 300 مم؛
هـ. التسامح الطولي للقطع ذو الطول الثابت: الحد الأقصى 0.5%؛ التسامح العرضي للقطع ذو الطول الثابت: الحد الأقصى ±2.0 مم؛
F.سمك الورق المموج: 2-7 مم، ±0.2 مم؛ أقصى جودة للمواد الخام تصل إلى 2.30 قبل الميلاد (وفقًا لمعيار DIN 55468)؛
ز. جودة الورق المقوى تتوافق مع معيار DIN 55468؛
H. مموج فردي، أقصى سمك حوالي 4 مم (الجودة: 1.10-1.40)؛ مموج مزدوج، أقصى سمك حوالي 7 مم.

2. أنواع الكرتون

رقم سري	اسم	صورة	اتجاه تغذية الورق	الحد الأدنى للحجم
1	صندوق عادي		طولية	الطول: الحد الأدنى 400 مم العرض: الحد الأدنى 36 ملم الارتفاع: الحد الأدنى 225 ملم
2	صندوق عادي		طولية	الطول: الحد الأدنى 400 مم العرض: الحد الأدنى 36 ملم الارتفاع: الحد الأدنى 225 ملم
3	غلاف السماء والأرض		طولية	الطول: الحد الأدنى 400 مم العرض: الحد الأدنى 225 ملم الارتفاع: الحد الأدنى 18 ملم
4	صندوق الختم الأوسط		طولية	الطول: الحد الأدنى 400 مم العرض: الحد الأدنى 450 مم الارتفاع: الحد الأدنى 18 ملم
5	صندوق الختم الأوسط		طولية	الطول: الحد الأدنى 400 مم الارتفاع: الحد الأدنى 450 ملم الارتفاع: الحد الأدنى 18 ملم
6	صندوق كامل الأجنحة		طولية	الطول: الحد الأدنى 400 مم الارتفاع: الحد الأدنى 225 ملم الارتفاع: الحد الأدنى 18 ملم
7	صندوق الختم الأوسط		طولية	الطول: الحد الأدنى 400 مم الارتفاع: الحد الأدنى 450 ملم الارتفاع: الحد الأدنى 18 ملم
8	كرتون مربع		طولية	الطول: الحد الأدنى 400 مم الارتفاع: الحد الأدنى 18 ملم

قائمة تكوين المكونات الرئيسية

لا.	غرض	تحديد	الكمية	ذُكر
1	وحدة الشفرة الطولية		7 مجموعات	الكمية يمكن تخصيصها وفقا للمتطلبات
2	وحدة الشفرة الأفقية		1 مجموعة
3	التجمع الأسطوانة		3 قطع
5	الحزام المتزامن المستعرض		1 قطعة
6	الحزام المتزامن		2 قطعة
7	محرك سيرفو الجر		2 مجموعات
8	مخفض الجر		2 مجموعات
9	تعديل محرك سيرفو للتخزين		1 مجموعة
10	تعديل تخزين المخفض		1 مجموعة
11	محرك بليد متحرك		7 مجموعات	الكمية يمكن تخصيصها وفقا للمتطلبات
12	شفرة متحركة المخفض		7 مجموعات
13	مكونات تعمل بالهواء المضغوط		1 مجموعة
14	صندوق التحكم الكهربائي	——	——
15	المكونات الكهربائية	أجهزة الاستشعار الكهروضوئية، الكابلات، العاكسات، المكونات الكهربائية	——
16	المراقب المالي	برامج التشغيل، البرامج الثابتة، الوحدات النمطية	——

قائمة الأجزاء والمواد الاستهلاكية القابلة للارتداء

1. قائمة الأجزاء القابلة للارتداء

لا.	غرض	تحديد	الكمية المقترحة	رقم U8
1	تغذية جلبة رمح	PCM260-02-020-260	6
2	دفع جلبة رمح	CZJ260-02-010-300	2
3	حزام متزامن صامت أخضر سلس مع قلب فولاذي (Xiet)	75-AT10-6910	1
4	صمام الملف اللولبي	SY5120-5GZD-01	2
5	φ66xφ16x0.8 شفرة أسنان دائرية	PCM260-03-010-010	2
6	صمام الملف اللولبي	4N330C08B	1
7	المنزلق	HGH15CA	2
8	صمام تخفيض الضغط الدقيق	SDR20008JN	2
9	حزام متزامن من مادة البولي يوريثين غير الملحومة مع أسلاك الفولاذ - النوع الصامت	في10x50xL1290	1
10	تتابع	RXT-F01K D24	1
11	الصمامات	5*20 مللي متر 0.1A	5
12	تبديل الحد	XCK-N2145P20C	2
13	تبديل القرب	IME12-06BPSZW2S	2
14	حزام متزامن من مادة البولي يوريثين غير الملحومة مع أسلاك الفولاذ - النوع الصامت	في10x50xL920	1

قائمة المواد الاستهلاكية

1	الأسطوانة المطاطية لقطع الورق B	PCM260-01-020-300	1
2	φ66xφ16x0.8 شفرة أسنان دائرية	PCM260-03-010-010	2
3	تغذية جلبة رمح	PCM260-02-020-260	2
4	دفع جلبة رمح	CZJ260-02-010-300	1
