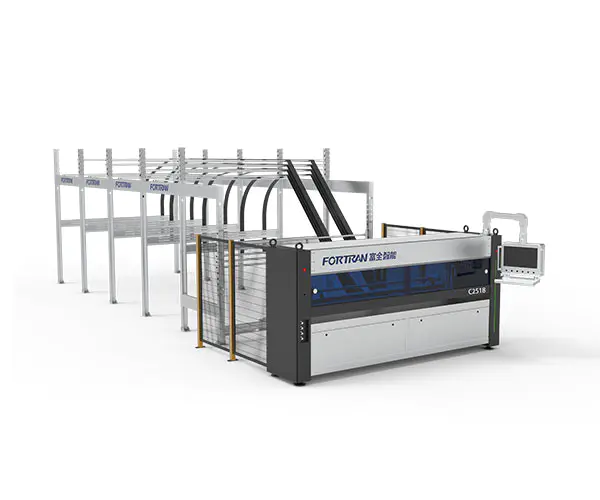

آلة قطع الورق الأوتوماتيكية

مواصفات الآلة

أبعاد الطول * العرض * الارتفاع (مم)	المواصفات الأساسية	مزود الطاقة (كيلوواط)	سرعة القطع (م/دقيقة)	ارتفاع العمل (مم)
11650*4040*3000	7 سكاكين عمودية + 1 أفقية، تحكم ثلاثي المؤازرة، مع 4 مجلات	6	0-120	900

معلمات المعالجة

دقيقة. طول القطع L (مم)	الأعلى. عرض القطع ث (مم)	سمك القطع للورق المموج H (مم)	دقة تباعد الشفرة الطولية (مم)	الكفاءة (قطعة/دقيقة)
300	2500	2.5-6.5	±1.5	0-12

يتم استخدام آلة قطع الورق الأوتوماتيكية للمعالجة المستمرة ذات الطول الثابت للورق المموج لإنتاج كرتون قابل للطي. تقوم الآلة بالتجعيد في كل من العرضية والعرضية الاتجاهات الطولية والقطع المتقطع ومعالجة القطع على الورق المموج. القطع ذو الطول الثابت يسمح بالإنتاج الضخم والإنتاج المخصص. يمكن تصنيع الماكينة تستخدم كوحدة مستقلة أو كجزء أولي من خط التعبئة والتغليف.

لا.	غرض	سمات	نموذج
1	رف تخزين الورق	رف تخزين الورق مصنوع من صفائح فولاذية مغسولة بالأحماض ومثنية على شكلها. إنه يتميز بهيكل بسيط، تجميع موثوق، وطبقة نهائية مجلفنة على البارد، مما يمنحه مظهرًا جذابًا ومقاومة ممتازة للصدأ. يتضمن التكوين القياسي أربع حجرات لتخزين الورق.
2	هيكل الإطار	يتم تصنيع الإطار عن طريق الآلات الدقيقة بعد لحام الأنابيب الفولاذية المستطيلة والألواح الفولاذية. إنه يضمن دقة التجميع العالية ودقة التشغيل، مما يضمن عمر خدمة طويل واستقرار ممتاز للمعدات.

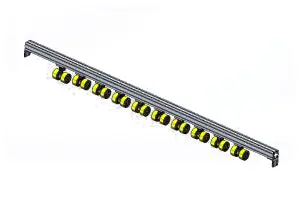

3	آلية القيادة	إن أسطوانة ضغط التغذية مصنوعة من مادة PU، والتي تتميز بسطح لامع وجذاب مع احتكاك عالي. وهذا يعزز بشكل فعال موثوقية نقل الورق المقوى. في نفس الوقت، أسطوانة الجر مستوردة من ألمانيا وهي متينة للغاية.
4	هيكل شامل	يتم توفير الطاقة عن طريق محرك مؤازر عالي الدقة مدمج مع مخفض وآلية عجلة متزامنة، مما يحقق سرعة عالية وتحديد موضع دقيق، وبالتالي ضمان دقة قطع الكرتون؛
5	وحدة القطع الطولية	تتكون هذه الآلية بشكل أساسي من سبع مجموعات من حاملات السكاكين. إن مؤازرة حزام السكاكين المستعرضة تقود موضع السكين الطولي، والذي يمكن أن يلبي متطلبات التشغيل الفعال مع ضمان المتانة أيضًا.

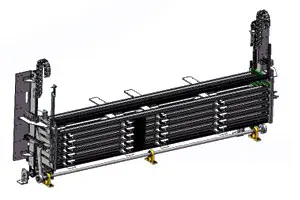

6	جهاز تخزين قابل للتعديل	يتم تشكيل الإطارات الرئيسية النهائية بواسطة CNC لضمان التوازي على كلا الجانبين. يتم استخدام سلاسل عالية القوة للرفع العمودي لضمان السلامة والموثوقية، ولمنع تخطي السلسلة. لتعزيز دقة وكفاءة التشغيل، نستخدم مخفضات تروس مخروطية عالية الدقة مزودة بمحركات مؤازرة عالية الدقة. لتحسين معدل استخدام الورق، تم تصميم هذه الآلية بأربع حجرات لتخزين الورق.
7	الضميمة الآلة	ينصب التركيز الأساسي على تزيين الماكينة نفسها. ويتم إضافة غطاء حماية خارجي للماكينة، والذي تتم معالجته بطبقة من المسحوق لضمان تشطيب جميل ومتين لا يتشقق أو يتقشر. نافذة المراقبة في الجزء الأمامي من الماكينة مصنوعة من لوح أكريليك أزرق داكن، وهو ليس جذابًا وأنيقًا من الناحية البصرية فحسب، بل أيضًا عالي المرونة ومقاوم للكسر. بالإضافة إلى ذلك، تم تركيب حاجز منزلق من سبائك الألومنيوم، يتميز بسطح لامع ويعمل بصمت دون أي ضجيج.

رسومات ثلاثية العرض

متطلبات المواد الاستهلاكية

1. متطلبات الورق المموج في محطة التغذية

أ. عرض الورق المموج المستمر: 400-2350 مم؛
ب.العرض الإجمالي للورق المموج المثبت جنبًا إلى جنب: الحد الأقصى 2550 مم؛
ج.ارتفاع التراص، بما في ذلك منصة نقالة 120 مم: الحد الأقصى 1300 مم؛
د. عرض التراص، الحد الأقصى: 1300 مم؛ طول الورق المموج عند نقطة التفريغ: الحد الأدنى 300 مم؛
هـ. التسامح الطولي للقطع ذو الطول الثابت: الحد الأقصى 0.5%؛ التسامح العرضي للقطع ذو الطول الثابت: الحد الأقصى ±2.0 مم؛
F.سمك الورق المموج: 2.5-6 مم، ±0.2 مم؛ أقصى جودة للمواد الخام تصل إلى 2.30 قبل الميلاد (وفقًا لمعيار DIN 55468)؛
ز. جودة الورق المقوى تتوافق مع معيار DIN 55468؛
H. مموج فردي، أقصى سمك حوالي 4 مم (الجودة: 1.10-1.40)؛ مموج مزدوج، أقصى سمك حوالي 6 مم.

2. أنواع الكرتون

رقم سري	اسم	صورة	اتجاه تغذية الورق	الحد الأدنى للحجم
1	صندوق عادي		طولية	الطول: الحد الأدنى 400 مم العرض: الحد الأدنى 36 ملم الارتفاع: الحد الأدنى 225 ملم
2	صندوق عادي		طولية	الطول: الحد الأدنى 400 مم العرض: الحد الأدنى 36 ملم الارتفاع: الحد الأدنى 225 ملم
3	غلاف السماء والأرض		طولية	الطول: الحد الأدنى 400 مم العرض: الحد الأدنى 225 ملم الارتفاع: الحد الأدنى 18 ملم
4	صندوق الختم الأوسط		طولية	الطول: الحد الأدنى 400 مم العرض: الحد الأدنى 450 مم الارتفاع: الحد الأدنى 18 ملم
5	صندوق الختم الأوسط		طولية	الطول: الحد الأدنى 400 مم الارتفاع: الحد الأدنى 450 ملم الارتفاع: الحد الأدنى 18 ملم
6	صندوق كامل الأجنحة		طولية	الطول: الحد الأدنى 400 مم الارتفاع: الحد الأدنى 225 ملم الارتفاع: الحد الأدنى 18 ملم
7	صندوق الختم الأوسط		طولية	الطول: الحد الأدنى 400 مم الارتفاع: الحد الأدنى 450 ملم الارتفاع: الحد الأدنى 18 ملم
8	كرتون مربع		طولية	الطول: الحد الأدنى 400 مم الارتفاع: الحد الأدنى 18 ملم
