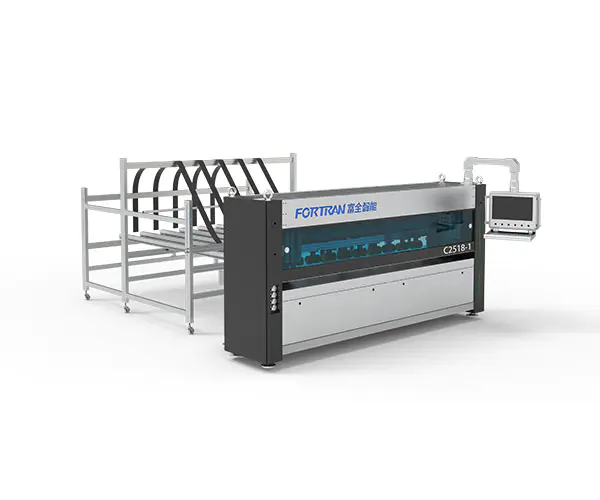

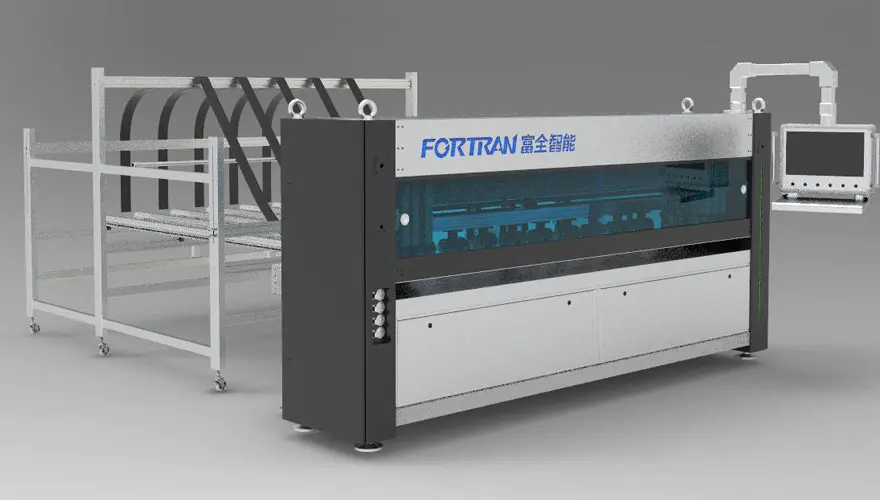

آلة قطع الورق الأوتوماتيكية بالكامل

مواصفات الآلة

أبعاد الطول * العرض * الارتفاع (مم)	المواصفات الأساسية	مزود الطاقة (كيلوواط)	سرعة القطع (م/دقيقة)	ارتفاع العمل (مم)
6700*3650*3000	7 سكاكين رأسية + 1 أفقية، مع أوضاع تغذية الورقة الواحدة ووضعية التغذية المستمرة للورقة	5.25	0-120	850

معلمات المعالجة

دقيقة. طول القطع L (مم)	الأعلى. عرض القطع ث (مم)	سمك القطع للورق المموج H (مم)	دقة تباعد الشفرة الطولية (مم)	الكفاءة (قطعة/دقيقة)
300	2500	2.5-6.5	±1.5	0-12

يتم استخدام آلة قطع الورق الأوتوماتيكية بالكامل للمعالجة المستمرة ذات الطول الثابت للورق المموج والألواح المفردة لإنتاج كرتون قابل للطي. تقوم الآلة بالتجعيد في كل من الاتجاهات العرضية والطولية والقطع المتقطع ومعالجة القطع على الورق المموج. القطع ذو الطول الثابت يسمح بالإنتاج الضخم والمخصص الإنتاج. يمكن استخدام الآلة كوحدة مستقلة أو كجزء أولي من خط التعبئة والتغليف.

لا.	غرض	سمات	نموذج

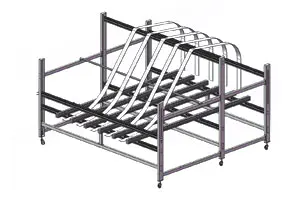

1	رف تخزين الورق	رف تخزين الورق مصنوع من لوحة التخليل من خلال معالجة الثني، ويتميز بهيكل بسيط، وبنية موثوقة. وهي مطلية لضمان مظهر جذاب ومقاومة ممتازة للصدأ. يشتمل التكوين القياسي على حامل مستمر من الورق المقوى وشريط تدفق تغذية من الورق المقوى أحادي الطبقة.

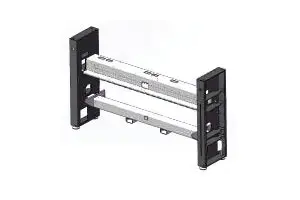

2	هيكل الإطار	يتم تصنيع الإطار عن طريق الآلات الدقيقة بعد لحام الأنابيب الفولاذية المستطيلة والألواح الفولاذية. إنه يضمن دقة التجميع العالية ودقة التشغيل، مما يضمن عمر خدمة طويل واستقرار ممتاز للمعدات.

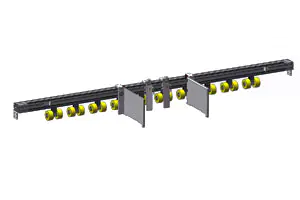

3	آلية القيادة	عجلة ضغط التغذية مصنوعة من مادة PU، مع سطح مشرق وجميل واحتكاك، مما يمكن أن يحسن بشكل فعال موثوقية نقل الورق المقوى. وفي الوقت نفسه، يتم استيراد أسطوانة الجر من ألمانيا، وهي متينة وطويلة الأمد، ويمكن تعديلها يدويًا وتثبيتها على الجانب.
4	هيكل شامل	يتم توفير الطاقة عن طريق محرك مؤازر عالي الدقة مدمج مع مخفض وآلية عجلة متزامنة، مما يحقق سرعة عالية وتحديد موضع دقيق، وبالتالي ضمان دقة قطع الكرتون؛

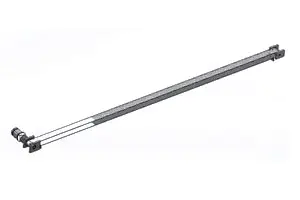

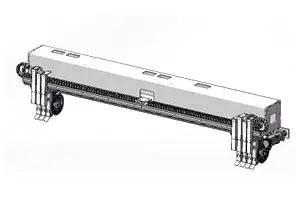

5	وحدة القطع الطولية	تتكون هذه الآلية بشكل أساسي من سبع مجموعات من حاملات السكاكين. إن مؤازرة حزام السكاكين المستعرضة تقود موضع السكين الطولي، والذي يمكن أن يلبي متطلبات التشغيل الفعال مع ضمان المتانة أيضًا.

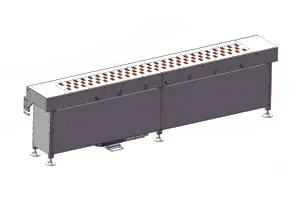

6	جهاز تخزين قابل للتعديل	يتم التحكم في الأسطوانات بواسطة محرك سيرفو بالإضافة إلى مخفض السرعة. لتحسين الدقة والكفاءة التشغيلية، نحن نستخدم مخفض سرعة تروس مخروطي عالي الدقة ومجهز بمحرك مؤازر عالي الدقة. يتم اعتماد هيكل الشفط الفراغي لامتصاص الورق المقوى، مما يتيح نقل أفضل للكرتون ذو الطبقة الواحدة.
7	الضميمة الآلة	ينصب التركيز الأساسي على تزيين الماكينة نفسها. ويتم إضافة غطاء حماية خارجي للماكينة، والذي يتم معالجته بطبقة من المسحوق لضمان الحصول على مظهر جمالي ومتين لا يتشقق أو يتقشر. نافذة المراقبة في الجزء الأمامي من الماكينة مصنوعة من لوحة أكريليك زرقاء داكنة، وهي ليست فقط جذابة بصريًا وأنيقة ولكنها أيضًا مرنة للغاية ومقاومة للكسر. بالإضافة إلى ذلك، تم تركيب حاجز منزلق من سبائك الألومنيوم، والذي يتميز بسطح لامع ويعمل بصمت دون أي ضجيج.

رسومات ثلاثية العرض

متطلبات المواد الاستهلاكية

1. متطلبات الورق المموج في محطة التغذية

أ. عرض الورق المموج المستمر: 400-2350 مم؛
ب.ارتفاع التراص، بما في ذلك منصة نقالة 120 مم: الحد الأقصى 1300 مم؛
ج. عرض التراص، الحد الأقصى: 1300 مم؛ طول الورق المموج عند نقطة التفريغ: الحد الأدنى 300 مم؛
د.التسامح الطولي للقطع ذو الطول الثابت: الحد الأقصى 0.5%؛ التسامح العرضي للقطع ذو الطول الثابت: الحد الأقصى ±2.0 مم؛
هـ. سمك الورق المموج: 2.5-6 مم، ±0.2 مم؛ أقصى جودة للمواد الخام تصل إلى 2.30 قبل الميلاد (وفقًا لمعيار DIN 55468)؛
F. جودة الورق المقوى تتوافق مع معيار DIN 55468؛

G. مموج فردي، أقصى سمك حوالي 4 مم (الجودة: 1.10-1.40)؛ مموج مزدوج، أقصى سمك حوالي 6 مم.

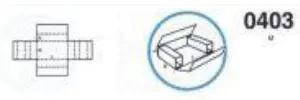

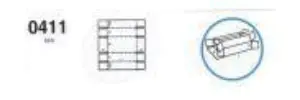

2. أنواع الكرتون

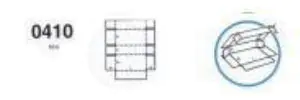

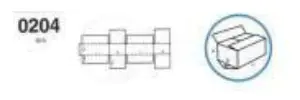

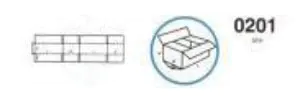

رقم سري	اسم	صورة	اتجاه تغذية الورق	الحد الأدنى للحجم
1	صندوق عادي		طولية	الطول: الحد الأدنى 400 مم العرض: الحد الأدنى 36 ملم الارتفاع: الحد الأدنى 225 ملم
2	صندوق عادي		طولية	الطول: الحد الأدنى 400 مم العرض: الحد الأدنى 36 ملم الارتفاع: الحد الأدنى 225 ملم

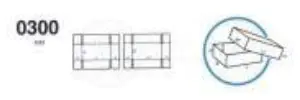

3	غلاف السماء والأرض		طولية	الطول: الحد الأدنى 400 مم العرض: الحد الأدنى 225 ملم الارتفاع: الحد الأدنى 18 ملم
4	صندوق الختم الأوسط		طولية	الطول: الحد الأدنى 400 مم العرض: الحد الأدنى 450 مم الارتفاع: الحد الأدنى 18 ملم
5	صندوق الختم الأوسط		طولية	الطول: الحد الأدنى 400 مم الارتفاع: الحد الأدنى 450 ملم الارتفاع: الحد الأدنى 18 ملم
6	صندوق كامل الأجنحة		طولية	الطول: الحد الأدنى 400 مم الارتفاع: الحد الأدنى 225 ملم الارتفاع: الحد الأدنى 18 ملم
7	صندوق الختم الأوسط		طولية	الطول: الحد الأدنى 400 مم الارتفاع: الحد الأدنى 450 ملم الارتفاع: الحد الأدنى 18 ملم
8	كرتون مربع		طولية	الطول: الحد الأدنى 400 مم الارتفاع: الحد الأدنى 18 ملم
