آلة إغلاق الصناديق الأوتوماتيكية

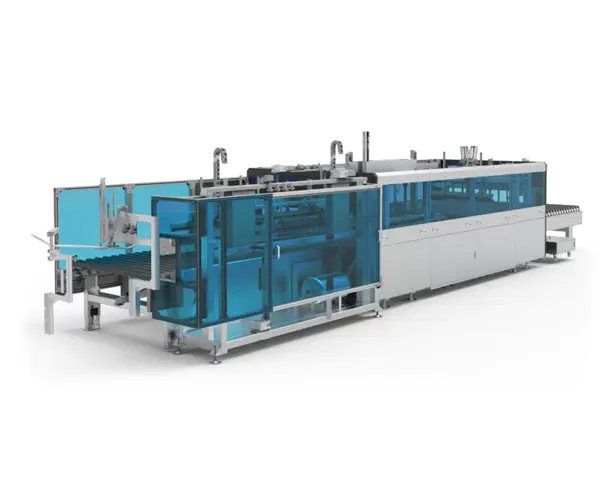

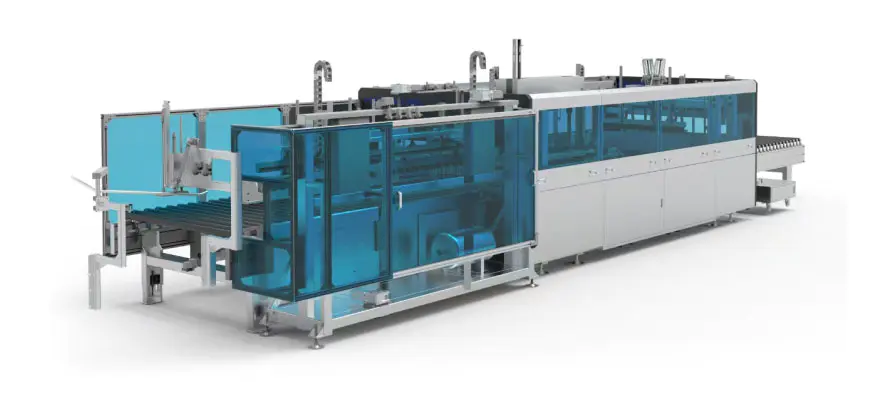

صورة الآلة

مواصفات الآلة

الأبعاد الطول * العرض * الارتفاع (مم)	الوزن الذاتي للآلة (كجم)	مصدر الطاقة (كيلوواط)	نقل الحمولة (كجم)	ارتفاع العمل (مم)
10200*2200*2260	حوالي 3200 كجم	10.9	50	800±50

معلمات المعالجة

طول معالجة الكرتون (مم)	عرض معالجة الكرتون (مم)	ارتفاع معالجة الكرتون (مم)	كفاءة الختم (دورة / دقيقة)	سمك الورق المموج (مم)
300-2900	200-1200	(سمك اللوح الخشبي 18) 20-280	4-8	2.5-6

1.المكونات الأساسية: ماكينة صمغ يذوب بالحرارة سريعة الجفاف من إيفا؛ محرك سيرفو المخفض الكوكبي جهاز تحديد المدى بالليزر حزام متزامن تحمل كتلة وسادة. محرك التردد المتغير المخفض والعتاد دودة.
2. تستخدم بكرات النقل الأكمام المطاطية PVC المستوردة، والتي تتميز بالمرونة والمتانة.
3. يتم توجيه الآلية الخطية لختم العلبة بواسطة أدلة خطية دقيقة، مما يضمن الموثوقية العالية والمتانة.
4. يتم توفير الطاقة للمشابك وبنادق الغراء بواسطة محركات مؤازرة عالية الدقة، والتي يسهل التحكم فيها وتعزيز دقة المعدات؛
5. يمكن استخدام الماكينة كوحدة مستقلة أو مدمجة مع خط تعبئة منزلي مخصص، مما يوفر خيارات استخدام مرنة ومتعددة الاستخدامات.

1. الاستخدام
أ. يتم استخدام آلة إغلاق الصناديق الأوتوماتيكية هذه لإغلاق صناديق تغليف الأثاث الراقية.
ب. يتم استخدام هذه المعدات لختم علب الكرتون من الموديلات M/A-0410 وM/A-0419.
ج. يتم أولاً لصق الجزء السفلي من الكرتون، ثم العناصر المراد تعبئتها ووضع مواد الحشو بداخلها، متبوعًا بختم الآلة.

2. مبدأ العمل العام
تنقسم المعدات بأكملها إلى خمسة أقسام: قسم آلة القياس، وقسم آلة عازلة التغذية، وقسم سدادة الأنفاق، وقسم آلة النقل، وقسم سدادة الدفع.

أ. أثناء التشغيل، تدخل الكراتين المعبأة، مع العناصر المملوءة بداخلها، من قسم آلة القياس على طول الحافة المرجعية. يقوم مستشعر العرض الموجود عند المدخل بقياس عرض الكرتونة تقريبًا. عندما يصل الكرتون إلى نهاية قسم آلة القياس، يتم إيقافه بواسطة جهاز حاجز. يقوم جهاز المشبك النشط بعد ذلك بقياس عرض الكرتون بدقة، وجهاز لوحة الضغط العالي يقيس بدقة ارتفاع الكرتون. بعد ذلك، ينتقل الكرتون من قسم آلة القياس عبر قسم آلة التغذية العازلة إلى مدخل قسم سداد الأنفاق.

ب. عندما تدخل الكرتونة إلى قسم سدادة الأنفاق، فإن مسدس الغراء عند المدخل يطبق مادة لاصقة تذوب ساخنة على طول الكرتونة. ثم يمر عبر قناة الختم، والتي تتكون من مجموعة قضيب قابل للطي، وآلية الضغط، وآلية الحزام الجانبي، وآلية حزام الثقل الموازن - لاستكمال ختم الجانب الطويل.

ج. تنتقل الكرتونة، مع إغلاق جانبها الطويل، إلى قسم آلة النقل ويتم إيقافها بواسطة جهاز الحاجز الأمامي عند مدخل قسم مانع التسرب الدافع. يتم بعد ذلك لصق الجانب القصير الأول وختمه بواسطة جهاز الرش، جهاز لوحة الضغط الأمامية، وجهاز لوحة الختم الأمامية. بعد إغلاق الجانب القصير الأول، تدخل الكرتونة إلى قسم مانع التسرب الدافع وتتحرك للخلف، حيث يتم إيقافها بواسطة جهاز الحاجز الخلفي. يتم بعد ذلك لصق الجانب القصير الثاني وختمه بواسطة جهاز الرش، جهاز لوحة الضغط الخلفية، وجهاز لوحة الختم الخلفية. عند هذه النقطة، تكتمل عملية إغلاق الكرتون بالكامل، ويتم طرحه للخارج من قسم مانع التسرب الدافع.

د. طريقة ختم الكرتون هذه، والتي تتعرف على عرض الصندوق، يمكن أن تغلق بشكل فعال الكراتين ذات الأحجام المختلفة أثناء عملية التغذية دون الحاجة إلى إدخال أبعاد الصناديق.

هـ. لختم الدفعات من الكراتين بنفس الأبعاد، يمكن للمعدات التبديل إلى وضع الدفعة. بعد قياس عرض الكرتون الأول وتطبيق هذه القيمة على السلسلة بأكملها، يقوم قسم سدادة الأنفاق بضبط حجم القناة ويحافظ عليها دون تغيير، وبالتالي تحسين كفاءة الختم. يمكن أن يصل الحد الأقصى للمعدل إلى 8 عبوات في الدقيقة.

الهيكل الوظيفي

لا.	غرض	ميزة
1	وحدة تغذية القسم الأمامي	تحقيق وظيفة تغذية الطرود، وتسليم الطرود بسرعة ودقة وكفاءة إلى المواقع المحددة. الشعاع الرئيسي مصنوع من الفولاذ الكربوني ومغطى بالبلاستيك. لضمان محاذاة الحزم بدقة، يتم استخدام آلية توجيه ومحاذاة ثابتة لتوجيه الحزم إلى موضعها
2	جهاز قياس الارتفاع	يتم استخدام كتل الضغط المصنوعة من الألومنيوم لقياس ارتفاع العبوات من خلال مستشعرات ميزان إلكتروني وأسطوانات هوائية، ومن ثم يتم إرسال البيانات مرة أخرى
3	غطاء	لتعزيز المظهر الجمالي للمعدات مع توفير درجة معينة من الحماية أيضًا، فإن الهيكل العام مصنوع بشكل أساسي من ألواح فولاذية كربونية منحنية ومغطاة بالبلاستيك. تم تعزيزه أيضًا بمقاطع ألومنيوم متخصصة وألواح أكريليك باللون الأزرق الملكي.
4	رف	يتم تصنيع إطار الآلة عن طريق لحام الأنابيب المستطيلة والألواح الفولاذية، تليها المعالجة الدقيقة. وهذا يضمن دقة التجميع العالية ودقة التشغيل، مما يضمن عمر خدمة طويل واستقرار جيد للمعدات
5	جهاز الغدة	يُثبت الغطاء العلوي للكرتون بشكل فعال، استعدادًا لعملية الختم اللاحقة.
6	الجبهة و حواجز خلفية	يحقق تحديد موضع الحزمة. توفر المحامل الخطية، جنبًا إلى جنب مع الأعمدة المطلية بالكروم، توجيهًا خطيًا. يتم التحكم في الأسطوانات الهوائية متعددة المراحل بشكل منفصل، وبالاشتراك مع نظام اللصق، يتم تحقيق تعديل الارتفاع على مرحلتين. وهذا يضمن جودة عملية اللصق ويثبت العبوة بشكل فعال في موضع محدد لتحديد موضعها بدقة.
7	جهاز قياس العرض	يستخدم نظام الطاقة الأفقي محركات عالية الدقة جنبًا إلى جنب مع مخفضات السرعة لضمان استقرار نظام النقل. إنها مسؤولة بشكل أساسي عن طي اللوحات العلوية للكرتون لاستكمال عملية الختم. تستخدم الآلية أدلة خطية لتوجيه الحركة الخطية، مع الطاقة التي توفرها أسطوانات الهواء وصمامات التحكم المتعددة السرعة التي تنظم دائرة الهواء لتحقيق تشغيل سريع ومستقر.
8	الأجزاء الميكانيكية للوحة الدفع ذات الأسطوانة المزدوجة	إنها مسؤولة بشكل أساسي عن طي اللوحات العلوية للكرتون لاستكمال عملية الختم. تستخدم الآلية أدلة خطية لتوجيه الحركة الخطية، مدعومة بأسطوانات هوائية ويتم تنظيمها بواسطة صمامات تحكم متعددة السرعة في دائرة الهواء لتحقيق تشغيل سريع ومستقر.
9	آلية الغدة	وهي مسؤولة بشكل أساسي عن تأمين الغطاء العلوي للكرتون لمنع العبوة من الحركة. تستخدم الآلية أدلة خطية لتوجيه الحركة الخطية، ويوفر التصميم اللامركزي للأسطوانة الهوائية استقرارًا أفضل للحزمة.
10	رش لاصق ذو حافة قصيرة نظام	إن سكة التوجيه مسؤولة عن توجيه الآلية بأكملها خطيًا ذهابًا وإيابًا. يوفر المحرك المؤازر عالي الدقة مصدرًا مستقرًا للطاقة، كما أن استخدام علامة تجارية محلية معروفة للمخفض الكوكبي يضمن أيضًا إنتاج طاقة موثوق به على المدى الطويل. يتم تثبيت الدليل الخطي في وضع مقلوب لمنع رشه بالغراء، مما يضمن توجيهًا نظيفًا ومستقرًا.
11	آلة التفريغ الخلفي	لتحقيق وظيفة تفريغ الحزمة، يتم استخدام نظام طاقة ثنائي المرحلة لتوصيل الحزمة بسرعة ودقة وكفاءة. الشعاع الرئيسي مصنوع من الفولاذ الكربوني ومغطى بالبلاستيك.
12	نظام آلة الغراء	ماكينة الغراء المصهور على الساخن سريعة الجفاف Eva يمكنها تحقيق رش الغراء المستمر والمتقطع. إنها وظيفية بالكامل، وسهلة الإعداد، ومريحة في التشغيل.
13	آلية الضغط لأسفل	يقوم المحرك المؤازر بتشغيل المخفض لتدوير المصعد، مما يحقق تحديد موضع عمودي دقيق. يتم استخدام الأسطوانات الهوائية لتقليل الوزن وضغط العبوة، مما يضمن حركة للأمام مستقرة وسلسة.
14	مجموعة الضغط الجانبي	تتحرك الأسطوانات الهوائية والأدلة الخطية للداخل وللخارج لوضع الورق المقوى والضغط عليه. تمنع مادة التيفلون الغراء من الالتصاق، مما يضمن ضغطًا أفضل للورق المقوى.
15	مجموعة الدعم الجانبية	يقوم المحرك المؤازر بتشغيل المخفض لتدوير التروس، مع وجود أدلة خطية توفر ناقل الحركة، مما يحقق تحديد موضع جانبي دقيق. يستخدم قسم المحاذاة الجانبية بكرات تفلون لضمان سرعة ثابتة.
16	الجزء الأوسط ختم الجزء	يستخدم ناقل الحركة الأسطواني للقسم الأوسط نظام طاقة مزدوج المرحلة، مما يحسن كفاءة تغذية العبوة ويقلل مسافة مواقف الانتظار.
17	تغذية هيكل ما قبل الطي	تغذية هيكل ما قبل الطي مع رفع الدعم الثابت، وذلك باستخدام محرك سيرفو مدفوعة المخفض محرك المسمار التحكم الدقيق الرفع؛ الغطاء العلوي والضغط السفلي باستخدام موضع الرفع ذو التحكم الدقيق في محرك مخفض بمحرك مؤازر للوصول إلى موضع ارتفاع الكرتون؛ أسطوانة حافة قابلة للطي باستخدام محرك مخفض يعمل بمحرك مؤازر، التحكم في المسمار، التحكم في أسطوانة الرفع، أسطوانة حافة قابلة للطي، ضغط أقل لتحقيق غلاف ورقي ذو حافة طويلة من الورق للحصول على حافة قابلة للطي مسبقًا، بحيث يكون صندوق الختم أكثر سلاسة؛

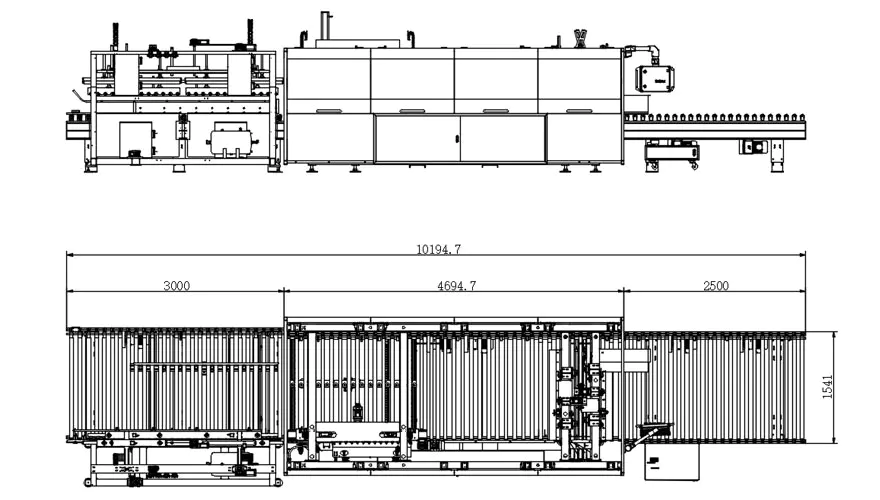

رسومات ثلاثية العرض

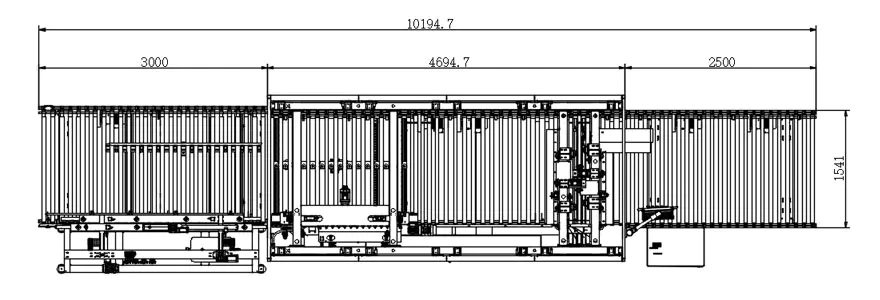

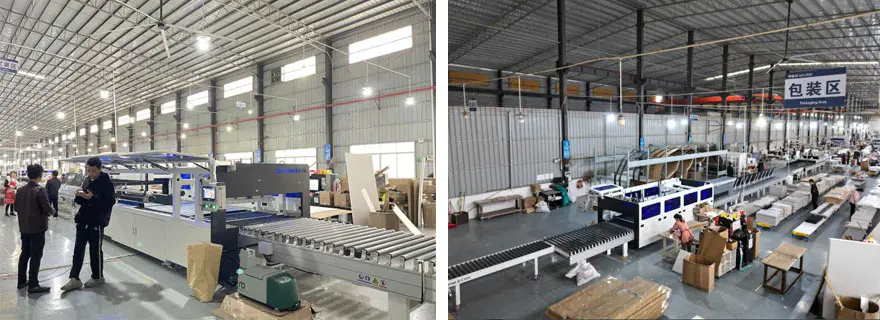

رسم تخطيطي لوضع عملية الإنتاج

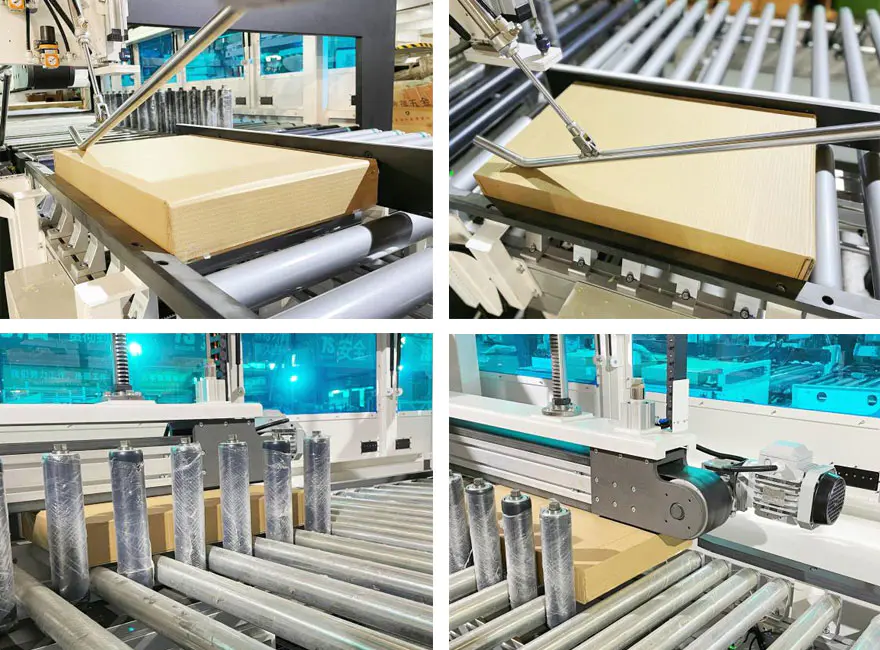

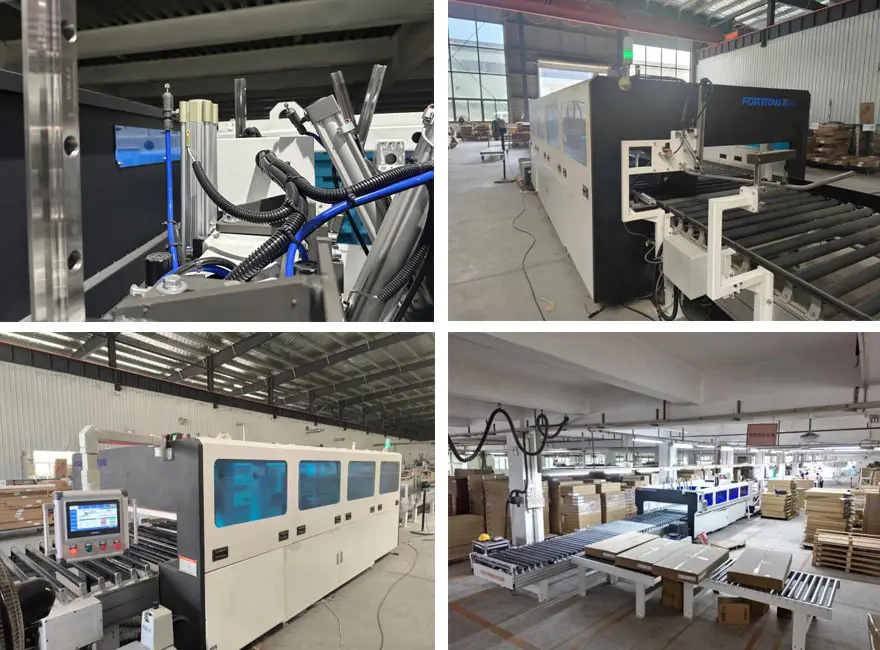

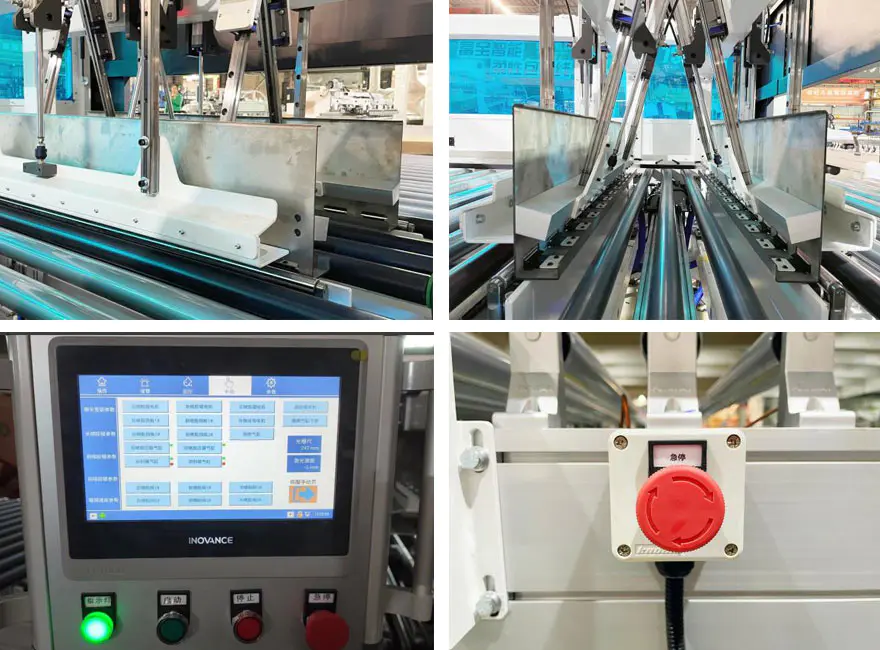

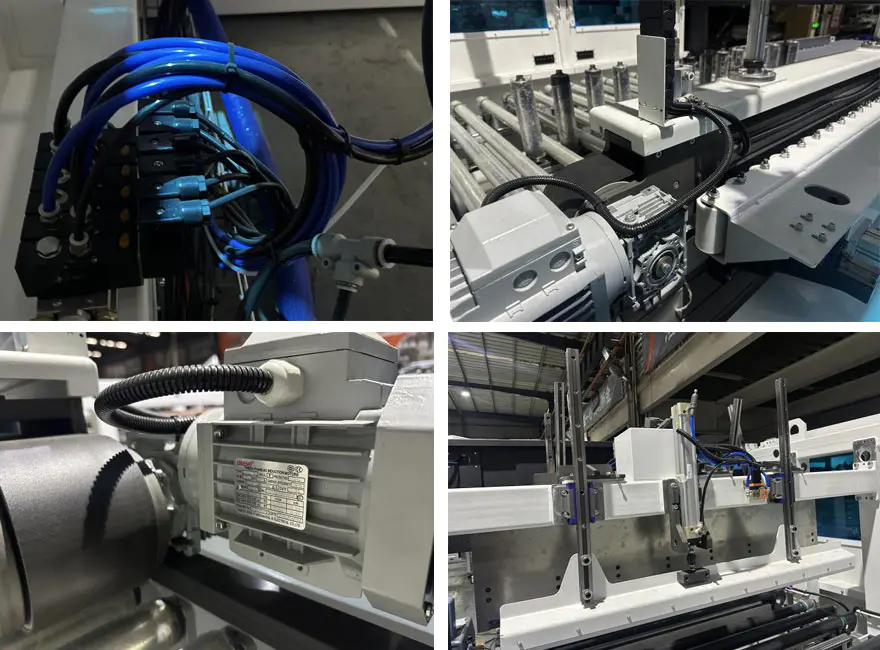

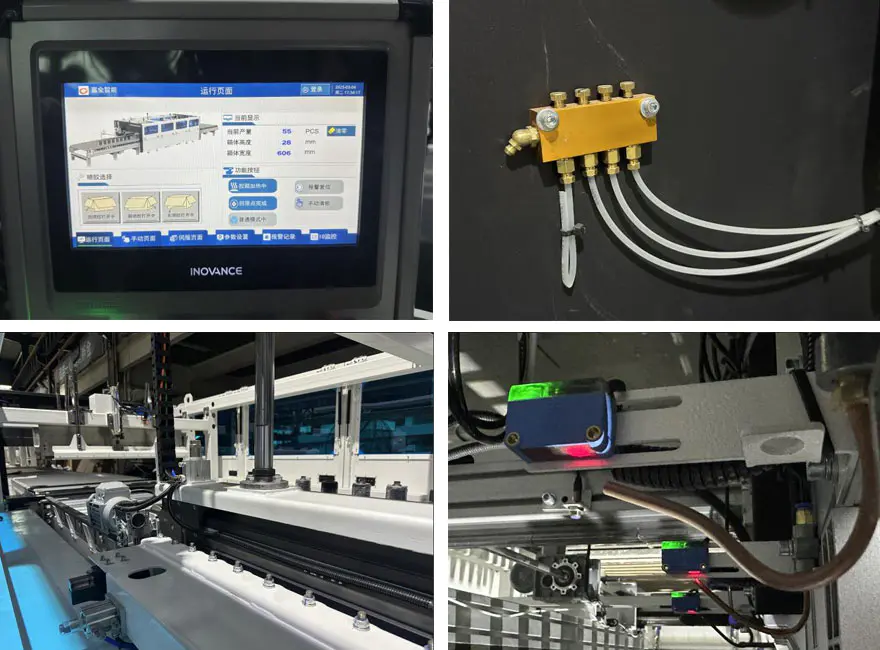

صور مفصلة

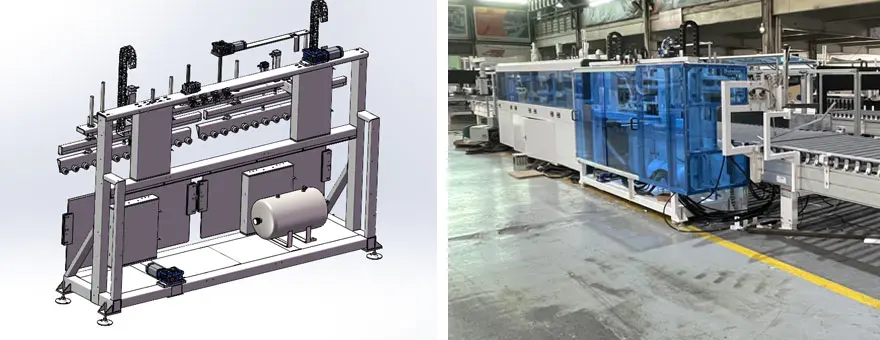

هيكل ما قبل الطي

قائمة الأجزاء والمواد الاستهلاكية القابلة للارتداء

1. قائمة الأجزاء القابلة للارتداء

لا.	غرض	تحديد	الكمية المقترحة	رقم U8
1	الأسطوانة بي تي إي	BZ-LFXJ-01-03-01-01	2
2	مسمار مزدوج الأطراف M16	BZ-FXJ-G-015	2
3	عجلة ضغط تفلون		4
4	حزام الضغط (نوع الدليل المزدوج)	95-L3990 (سمك 3)	1
5	حزام المحاذاة الجانبي (نوع الدليل الثلاثي)	195-L3742 (سمك 3)	1
6	شريط حزام مطاطي	392*20*1.5	15
7	صمام تخفيض الضغط	GR20008F1	1
8	مدخل صمام الخانق	PSL8-02A	1
9	المفصل العائم	F-M16X125F	4
10	اسطوانة	ساي 50X350S	1
11	اسطوانة	ساي50x300S	1
12	المنزلق	HGW30CC	1
13	دعامة تثبيت تحمل خطية	LHBBW20	1
14	الصلب الأساسية تقسم حزام متزامن	S8M-3984-25(مفتوح)	1
15	المنزلق	HGH25CA	1
16	الحزام المتزامن غير الملحوم ذو النواة الفولاذية	30-S8M-800	1
17	الحزام المتزامن غير الملحوم ذو النواة الفولاذية	30-S8M-872	1
18	التبديل المغناطيسي	HX-31R-2M	2
19	صمام الملف اللولبي	4V210-08B	3
20	ممتص الصدمات المطاطي	SE-15 (أزرق)	3
21	تتابع المكونات	RXM4LB2BD	1
22	قاعدة التتابع	RXZE1M4C	1
23	تتابع	آر إكس تي-F01	3
24	تبديل القرب	IME08-02BPOZT0S	1

2. قائمة المواد الاستهلاكية

لا.	غرض	تحديد	الكمية المقترحة	رقم U8
1	شبكة مرشح الوحدة الرئيسية	133272	1
2	طوقا الحلق	127028	6
3	شبكة مرشح بندقية الرش	126150	3
4	وحدة فوهة AX	167400	6
5	صمام الملف اللولبي 24 فولت	150236	6
6	حشية فوهة	100368	12
7	طوقا قناة الصلب	107332	6
8	فوهة الزاوية اليمنى 0.5 مللي متر	130897	4
9	إبرة	500661	1
10	طقم إصلاح مضخة المكبس	112757	1
11	طقم إصلاح فوهة AX	167414	6
12	مجموعة صمامات التدفق العكسي	163008	1
