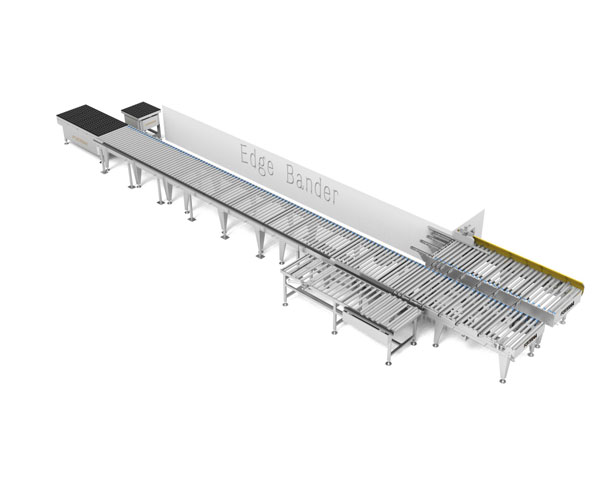

خط ناقل إرجاع من نوع الأسطوانة لآلة ربط الحافة

إن خط النقل المرتجع من نوع الأسطوانة لآلة Edgebanding هو نوع من خط الأتمتة لآلة ربط الحافة الواحدة للإرجاع التلقائي. يتم استخدام خط النقل المرتجع من نوع الأسطوانة لآلة ربط الحافة بشكل أساسي في خط تجميع نطاقات الحافة الأوتوماتيكي بالكامل لإنتاج لوح الأثاث ولوحة الخزانة وما إلى ذلك. يمكن لخط النقل المرتجع من نوع الأسطوانة لآلة ربط الحافة أن يقلل بشكل فعال من تكلفة الإنتاج ويحسن كفاءة الإنتاج.

إرسال استفسار

وصف المنتج

1. المنتج مقدمة

يتميز خط النقل المرتجع من نوع الأسطوانة لآلة ربط الحواف بدرجة عالية من الأتمتة ؛ برمجة PLC عملية سهلة ، الجهاز موثوق به وأداء جيد. أولاً يقوم العامل بتغذية قطعة العمل يدويًا من الجانب ، سيتم استلام قطعة العمل المختومة بواسطة خط ناقل إرجاع من نوع الأسطوانة لآلة ربط الحواف للإرجاع التلقائي ، ثم تحويل الجوانب الأخرى يدويًا لربط الحافة مرة أخرى ، وذلك لتحقيق وظيفة ربط حافة العودة الذكي.

2. معلمة المنتج (المواصفات)

نموذج	طراز FQ-UX22
نطاق الشغل	300 * 300-1200 * 2400 مم
سمك الشغل	10 ~ 60 ملم
الوزن الأقصى للتحميل	100 كجم
سرعة العمل	12 ~ 28 م / دقيقة
إجمالي إمدادات الطاقة	7.5 كيلو واط

الجزء الأول: رأس الآلة -1

البعد الخارجي	L3500 * W2330mm (1815) * H900 ± 50mm
طول الأسطوانة	1700 مم و 1400 مم
الشعاع الرئيسي	240 * 50 الألومنيوم الشخصي
الأسطوانة ديا	56 مم مع المطاط المغطى
سماكة المطاط	3 مم
المسافة بين البكرات	120 ملم

الجزء الثاني: رأس الآلة -2

البعد الخارجي	L3000 * W2660mm (1615) * H900 ± 50mm
طول الأسطوانة	1500 ملم
الشعاع الرئيسي	240 * 50 الألومنيوم الشخصي
الأسطوانة ديا	56 مم مع المطاط المغطى
سماكة المطاط	3 مم
المسافة بين البكرات	120 ملم
أضف مع طبق الباكليت لتثبيت اللوحة

الجزء الثالث: ناقل أسطواني يعمل بالطاقة

البعد الخارجي	L6900 * W1415mm * H900 ± 50mm
الشعاع الرئيسي	240 * 50 الألومنيوم الشخصي
الأسطوانة ديا	56 مم مع المطاط المغطى
طول الأسطوانة	1300 مم
سماكة المطاط	3 مم
المسافة بين البكرات	120 ملم

الجزء الرابع: طاولة عائمة كروية تعمل بالهواء المضغوط

البعد الإجمالي	L2500 * W1200 * H800 ~ 900 مم
مادة لوحة الطاولة	8 # U-steel مع صفيحة باكليت
الإطار الرئيسي	60 * 40 * 3 مم أنبوب مستطيل
مزود الطاقة	1.5 كيلو واط
مع وظيفة الرفع ، يبلغ مدى الرفع حوالي 100 مم

الجزء الخامس: طاولة عائمة كروية تعمل بالهواء المضغوط

البعد الإجمالي	L1800 * W600 * H900 ± 50 مم
مادة لوحة الطاولة	8 # U-steel مع صفيحة باكليت
منفاخ الهواء	1.5 كيلو واط ماركة
ساق	60 * 40 * 3 مم أنبوب مستطيل
الإطار الرئيسي	40 * 60 فولاذ

3. ميزة المنتج والتطبيق

1. النقل المستقر ، لا توجد حركة نسبية بين المواد والنقل ، يمكن أن يقلل من الأضرار التي تلحق بنقل الأشياء ؛
2. هيكل بسيط ، سهل الصيانة ؛ انخفاض استهلاك الطاقة والتكلفة المنخفضة.
3- مقاومة التشغيل ليست صغيرة فقط ، ولكن أيضًا تآكل قطعة العمل صغير ، وبالتالي فإن الإنتاجية عالية ، والتي يمكن أن تساعد في تقليل تكلفة الإنتاج.

4.تفاصيل المنتج
