محطة قياس ذكية متكاملة

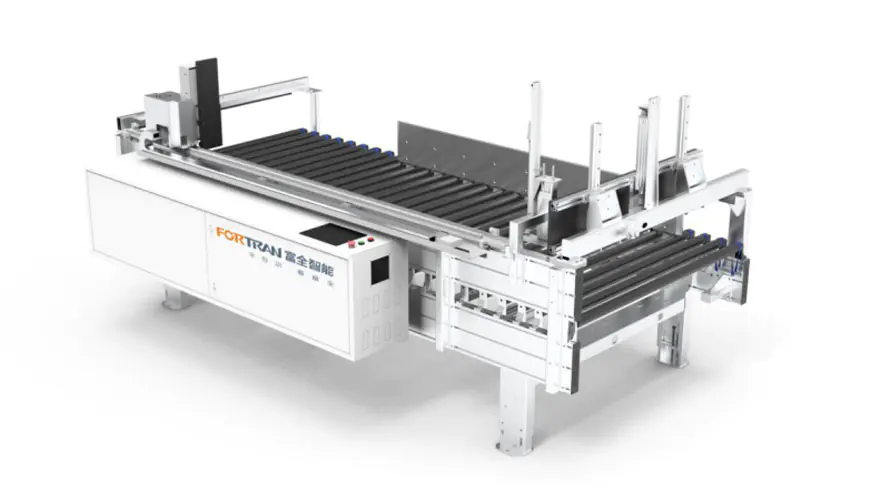

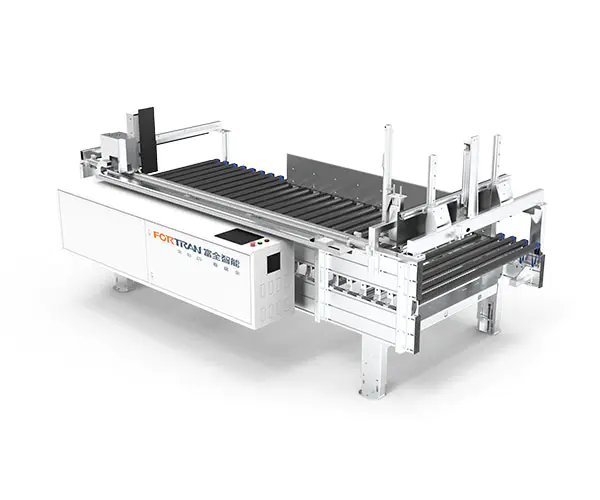

صورة الآلة الشاملة

معلمات المعدات

الأبعاد الكلية الطول*العرض*الارتفاع (مم)	وزن المعدات (كجم)	قياس سعة الحمولة (كجم/㎡)	إجمالي الطاقة (كيلوواط)	دقة القياس (مم)	ارتفاع طاولة العمل (مم)
3500*1960*1800	800	50	2.25	±0.5	800±50

معلمات القياس

نطاق معالجة طول اللوحة L(مم)	نطاق معالجة عرض اللوحة W (مم)	نطاق معالجة سماكة اللوحة H (مم)	قياس الكفاءة (مرات/دقيقة)	سرعة النقل (م/دقيقة)
350-2800	200-1200	18-250	4-6	0-35 (تحويل التردد قابل للتعديل)

1. يتم قطع القدمين وحفرها بالليزر، مما يضمن وضع الثقب بدقة. يتم ثنيها بواسطة آلة الثني CNC للحصول على زوايا دقيقة.
2. الأقدام مصنوعة من صفائح فولاذية مخللة مدلفنة على البارد ذات أسطح مسطحة. بعد السفع بالخردق والسفع الرملي، يتم طلاءها بالرش من أجل مقاومة قوية للتآكل.
3. تعتمد القدم على أكواب قدم متحركة قابلة للتعديل، مما يوفر قدرة قوية على التكيف مع التسطيح الأرضي.
4. الأسطوانات المجلفنة بالغمس الساخن مغطاة بخراطيم إيطالية مستوردة، مما يمنع بشكل فعال الخدوش السطحية لقطع العمل بسبب الاحتكاك ويضمن سلامة أسطح قطع العمل.
5. محرك الحزام المرن ينتج ضوضاء منخفضة أثناء التشغيل. يتميز الحزام المرن بمتانة عالية وعمر خدمة طويل.
6. كل من السدادات والألواح الداعمة مصنوعة من صفائح مدمجة، والألواح الداعمة مصنوعة من ألواح PE الناعمة، مما يؤدي إلى مقاومة منخفضة للاحتكاك.
7. تصميم قياس الطول والعرض المتكامل يقلل من مساحة الأرضية.
8. التحكم الآلي يتيح القياس بدقة عالية، وكفاءة عالية، ومعدل فشل منخفض.

9. سكة التوجيه لجهاز تحديد المواقع الميكانيكي تعتمد سكة التوجيه Hiwin، وتتميز بالدقة العالية، والاهتزاز المنخفض، وعمر الخدمة الطويل. يستخدم ناقل الحركة تروسًا ورفًا للحصول على سرعة عالية ودقة عالية. يعتمد تحديد الموقع محركًا مؤازرًا، مما يضمن الدقة والكفاءة والسرعة وعزم الدوران العالي والحجم الصغير.

محطة القياس الذكية المتكاملة تستخدم بشكل رئيسي لقياس طول التراص، العرض، وسمك كل حزمة من الألواح قبل التعبئة. فهو يقيس الطول أولاً، ثم العرض، وأخيرًا الارتفاع، مع سرعة عالية ومساحة أرضية صغيرة وكفاءة عالية. إنها تعتمد إطارًا عريضًا وسميكًا من الألومنيوم، وهو أنيق وذو ثبات ممتاز.

رقم سري	اسم	ميزة	الوحدة النمطية

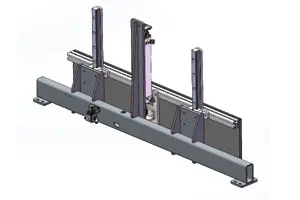

1	مجموعة الشعاع المتحرك لقياس الطول	يقوم محرك سيرفو عالي الدقة بنقل الطاقة من خلال مخفض كوكبي، مما يوفر عزم دوران عالي، وضوضاء منخفضة، وطاقة مستقرة. يتم نقل الطاقة من خلال عمود متزامن وتروس لتحقيق الحركة السريعة للآلية بأكملها، وبالتالي تحسين الكفاءة.

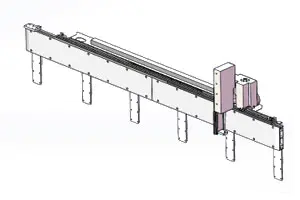

2	مجموعة اللوحة الثابتة لقياس الطول	هذه الغاية بمثابة لوحة مرجعية للقياس. يتم تشغيل الحاجز بواسطة أسطوانة هوائية للرفع العمودي ويحقق حركة خطية سريعة ومستقرة بمساعدة قضبان التوجيه الدقيقة Hiwin.

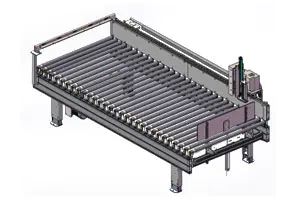

3	قياس إطار ناقل الأسطوانة	تعتمد الأسطوانات بكرات إيطالية مستوردة مغطاة بالمطاط مع أسطح ناعمة ومشرقة واحتكاك عالي، مما يضمن نقلًا مستقرًا تمامًا للحزم ويقلل بشكل كبير من احتمالية انزلاق الاحتكاك. لقد تم إخضاعها للسفع بالخردق وطلاء الرش لضمان المظهر العام وصلابة الإطار.

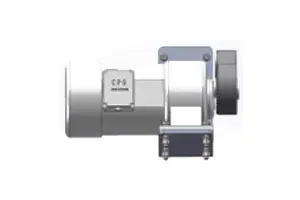

4	تجميع محرك الأسطوانة	يستخدم المحركات الموجهة المستوردة لقوة التحمل. يتم نقل الطاقة بثبات إلى الأسطوانات من خلال بكرات متزامنة وأحزمة متزامنة.

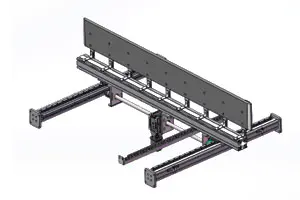

5	آلية قياس قوة قسم قياس العرض	يعتمد نظام الطاقة الأفقي محركًا مؤازرًا عالي الدقة مدمجًا مع مخفض الدقة لضمان استقرار نظام النقل.

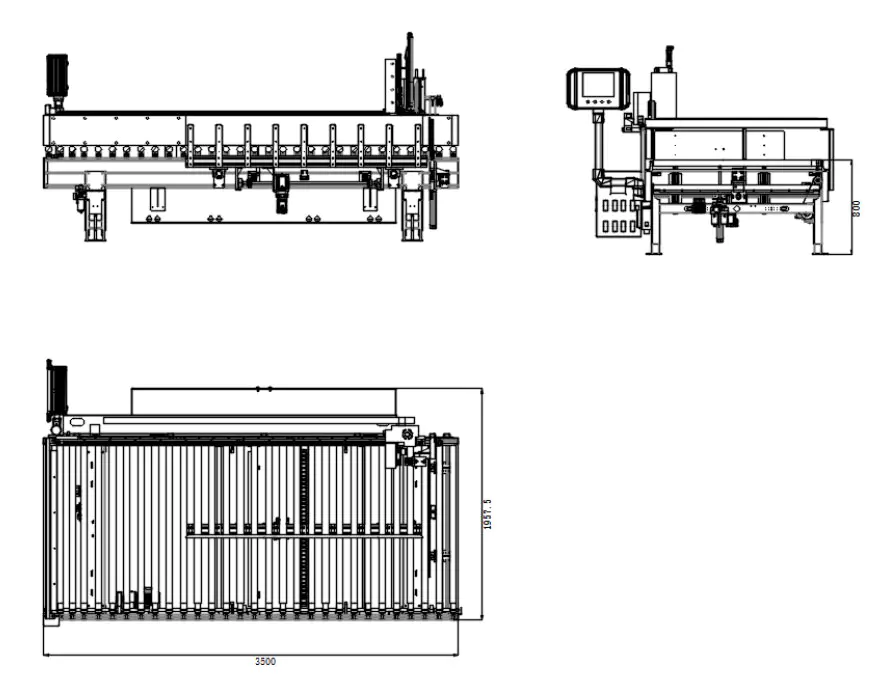

رسومات ثلاثية العرض
